מה זה SCADA – מערכת פיקוח שליטה ואיסוף נתונים

SCADA הוא ראשי תיבות של Supervisory Control and Data Acquisition – כלומר מערכת לפיקוח, שליטה ואיסוף נתונים. זוהי מערכת המשלבת חומרה ותוכנה לניטור ובקרה של תהליכים תעשייתיים באופן ממוחשב ואפשר למצוא אותה בלא מעט תעשיות. איך היא בדיוק עובדת ומה חשוב לדעת עליה? תוהים לגבי סוגיות אלו ונוספות? כל התשובות, כאן לפניכם.

מה המשמעות של SCADA?

SCADA מורכבת מארבעה מרכיבים עיקריים:

• Supervisory- פיקוח על מערכות ותהליכים תעשייתיים
• Control- בקרה ושליטה על פעולות ותהליכים
• And- ו-
• Data Acquisition- איסוף נתונים מחיישנים ומכשירי מדידה

הגדרה של מערכת SCADA

מערכת SCADA היא למעשה מערכת המשמשת לניטור ובקרה על תהליכים ותשתיות תעשייתיות בתעשיות שונות כמו ייצור, אנרגיה, טיפול במים ועוד. המערכת אוספת נתונים בזמן אמת מחיישנים, מכשירים ומקורות שונים הממוקמים באתרים מרוחקים, מעבדת אותם ומציגה אותם בצורה נוחה למפעילים.

מרכיבי מערכת SCADA העיקריים

מערכת SCADA טיפוסית כוללת מספר רכיבים שפועלים יחד כדי לאפשר ניטור ובקרה יעילים. הבנת המרכיבים הללו חיונית להבנת אופן פעולת המערכת כולה.

יחידות קצה מרוחקות (RTU) ובקרים לוגיים (PLC)

יחידות קצה מרוחקות (RTU) הן התקני חומרה המותקנים באתרים מרוחקים ואחראים לאיסוף נתונים מהחיישנים והציוד בשטח. הם מעבירים את המידע למחשבי הפיקוח המרכזיים.

בקרים לוגיים (PLC) הם מכשירים אלקטרוניים ממוחשבים המיועדים לאסוף מידע, לבקר ולשלוט בתהליכים. הם מבצעים פעולות בהתאם לתנאים המתוכנתים מראש ויכולים לפעול באופן עצמאי, גם כאשר התקשורת עם המערכת המרכזית מתנתקת.

ממשק משתמש (HMI) ומערכת פיקוח ממוחשבת

ממשק משתמש (Human-Machine Interface או HMI) הוא החלק במערכת שדרכו המפעיל האנושי מנטר ושולט על התהליך. הוא מציג את הנתונים בצורה גרפית וויזואלית, כגון תרשימים, גרפים ואזעקות.

מערכת הפיקוח הממוחשבת היא ליבת מערכת SCADA. היא אחראית על עיבוד הנתונים המתקבלים מיחידות הקצה, הצגתם בצורה מובנת, ושליחת פקודות בקרה בחזרה ליחידות השטח.

תשתית תקשורת ורשתות

תשתית התקשורת היא הקשר בין יחידות הקצה למערכת המרכזית. היא יכולה לכלול חיבורים קוויים כגון Ethernet או תקשורת טורית, וכן טכנולוגיות אלחוטיות כמו רדיו או רשתות סלולריות.

רשתות התקשורת צריכות להיות אמינות ומאובטחות כדי להבטיח העברת נתונים ופקודות בקרה ללא הפרעות או חדירות לא מורשות.

חיישנים ואקטואטורים

החיישנים אוספים מידע על המערכות המנוטרות, כגון טמפרטורה, לחץ, זרימה ומצב הציוד. האקטואטורים, לעומת זאת, הם התקנים פיזיים שמבצעים פעולות בהתאם לפקודות שנשלחות מהמערכת המרכזית, כמו פתיחה וסגירה של שסתומים, הפעלה וכיבוי של משאבות וכדומה.

איך מערכת SCADA עובדת?

מערכת SCADA פועלת במחזור רציף של איסוף מידע, עיבוד, הצגה ושליחת פקודות בקרה. הבנת התהליך עוזרת להבין כיצד המערכת מאפשרת ניטור ושליטה יעילים.

איסוף נתונים ועיבוד מידע

תהליך פעולת SCADA מתחיל באיסוף נתונים מחיישנים ומכשירים בשטח, כאשר מידע זה נאסף על ידי יחידות RTU או PLC. הנתונים מועברים דרך ערוצי תקשורת למערכת המרכזית, שם הם מעובדים ומאוחסנים במסדי נתונים. המערכת משתמשת בנתונים אלה למטרות שונות, כולל ניטור, ניתוח ודיווח.

פיקוח ובקרה בזמן אמת

בהתבסס על ניתוח הנתונים, המערכת, לרבות מערכות בקרה מבוזרות, יכולה לזהות מצבים חריגים ולהפעיל אזעקות או לנקוט פעולות אוטומטיות. המפעילים יכולים גם לשלוח פקודות בקרה באופן ידני, כמו להפעיל או לכבות ציוד, לשנות נקודות כיול, או לבצע פעולות אחרות כדי לנהל את התהליכים התעשייתיים ביעילות.

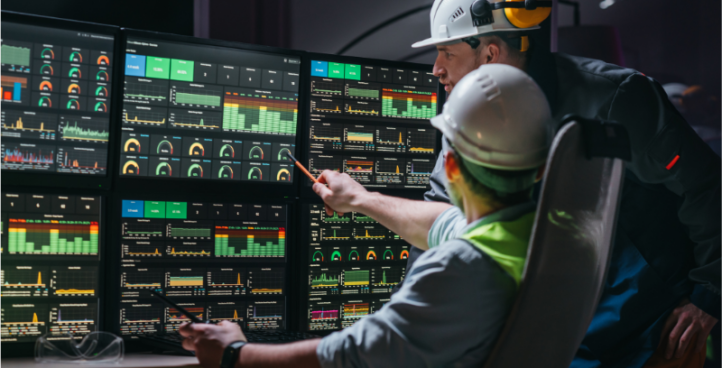

ממשק אדם-מכונה וניטור

המפעילים משתמשים בממשק ה-HMI כדי לצפות בנתוני המערכת בפורמט חזותי. ה-HMI מציג מידע בזמן אמת על מצב המערכת, כולל מדדים, אזעקות ותקלות. הוא גם מאפשר למפעילים לשלוט במערכת, כגון שינוי פרמטרים, אישור אזעקות ושליחת פקודות בקרה.

יישומי SCADA בתחומים שונים

מערכות SCADA נמצאות בשימוש במגוון תעשיות ותחומים, שם הן מספקות יתרונות משמעותיים בניהול ובקרה של תהליכים מורכבים.

תעשיית הנפט והגז

בתעשיית הנפט והגז, מערכות SCADA משמשות לניטור ושליטה על קידוחים, צנרת, ומתקני עיבוד. הן מאפשרות לזהות דליפות, לנטר לחצים וטמפרטורות, ולשלוט בזרימה לאורך מערכות צנרת נרחבות, מה שמגביר את הבטיחות ומפחית את הסיכון לאסונות סביבתיים.

מערכות מים ושפכים

ברשויות מים ותאגידי מים, SCADA משמשת לניטור מתקני טיפול במים, רמות מאגרים, ומערכות הולכת מים. המערכות מנטרות איכות מים, לחצים, וספיקות, ומסייעות בניהול יעיל של משאבי המים ובזיהוי דליפות.

רשתות חשמל ואנרגיה מתחדשת

חברות חשמל וספקי אנרגיה משתמשים במערכות SCADA לניהול רשתות החשמל, מתקני ייצור, ותחנות משנה. המערכת מאפשרת איזון עומסים, ניהול תקלות, וניטור איכות החשמל. בתחום האנרגיה המתחדשת, SCADA מנטרת ומנהלת חוות טורבינות רוח ומתקנים סולאריים.

תעשייה וייצור

במפעלי ייצור, SCADA משמשת לניטור ובקרה של קווי ייצור, מכונות, ומערכות אוטומציה תעשייתית. המערכת עוזרת לשפר את איכות המוצרים, לייעל את תהליכי הייצור, ולהפחית זמני השבתה.

תחבורה ובניינים

במערכות תחבורה, כגון רכבות ומטרו, SCADA מנטרת ושולטת במערכות איתות, הספקת חשמל, ומיקום רכבים. בבניינים חכמים, המערכת מנהלת מערכות מיזוג אוויר, תאורה, בטיחות וגישה.

יתרונות מערכות SCADA

ניטור ובקרה מרחוק

אחד היתרונות המשמעותיים של SCADA הוא יכולות ניטור מרחוק של מתקנים ללא צורך בנוכחות פיזית. יכולת זו מאפשרת פריסת ציוד על פני שטח גיאוגרפי נרחב, תוך שמירה על יכולת ניהול וניטור מחדר בקרה מרכזי.

יעילות תפעולית וחיסכון בעלויות

מערכות SCADA מייעלות את התהליכים התעשייתיים ומפחיתות את הצורך בפיקוח ידני, מה שמוביל לחיסכון משמעותי בכוח אדם ובעלויות תפעול. המערכת מאפשרת זיהוי מוקדם של בעיות, מונעת תקלות, ומפחיתה זמני השבתה.

אמינות וזמינות משופרת

מערכות SCADA מתוכננות לפעול 24/7 ומספקות ניטור רציף של המערכות התעשייתיות. הן מזהות תקלות במהירות ומאפשרות תגובה מהירה, מה שמוביל לשיפור באמינות ובזמינות של המערכות המנוטרות.

נתונים היסטוריים וניתוח ביצועים

המערכת שומרת נתונים היסטוריים, המאפשרים ניתוח מגמות וביצועים לאורך זמן. ניתוח זה מסייע בזיהוי דפוסים, אופטימיזציה של תהליכים, ותחזוקה חכמה מונעת. המידע תומך בקבלת החלטות מושכלות ושיפור מתמיד.

סוגי מערכות SCADA

מערכות מונוליטיות (דור ראשון)

מערכות SCADA מוקדמות היו מערכות עצמאיות לחלוטין, ללא יכולת תקשורת עם מערכות אחרות. הן התבססו על מחשבים מרכזיים או מיני-מחשבים, והשתמשו בחומרה ותוכנה ייעודיים.

מערכות מופצות (דור שני)

בדור השני, המערכות התבססו על רשתות תקשורת מקומיות (LAN) שאפשרו חלוקת פונקציות בין מספר מחשבים, מה ששיפר את הביצועים וההרחבה, אך עדיין השתמש בפרוטוקולים קנייניים שמנעו תקשורת בין ספקים שונים.

מערכות ברשת (דור שלישי)

מערכות הדור השלישי התבססו על תקני תקשורת פתוחים יותר, כמו Ethernet וTCP/IP. כל אלה אפשרו אינטגרציה טובה יותר בין מערכות של ספקים שונים וחיבור רחב יותר לרשתות המחשבים הארגוניות.

מערכות מבוססות ענן ו-IoT (דור רביעי)

המערכות העכשוויות משלבות טכנולוגיות ענן והאינטרנט של הדברים (IoT). הן מספקות גישה מרחוק דרך דפדפני אינטרנט, מכשירים ניידים, ותמיכה בכמויות גדולות של נתונים ומכשירים מחוברים.

שאלות נפוצות

מה זה SCADA ולשם מה זה משמש?

SCADA היא מערכת לפיקוח, שליטה ואיסוף נתונים המשמשת לניטור ובקרה על תהליכים תעשייתיים מורכבים. היא משמשת בתחומים רבים כמו אנרגיה, מים, תחבורה וייצור, ומאפשרת ניהול יעיל ומדויק של מערכות גדולות ומורכבות.

איך מערכת SCADA שונה ממערכות בקרה אחרות?

SCADA מתמקדת בניטור ובקרה של מערכות גדולות ומפוזרות גיאוגרפית, בעוד מערכות בקרה מפוזרות אחרות כמו DCS מתאימות יותר לתהליכים מקומיים וסגורים. SCADA מדגישה איסוף נתונים וניטור, בעוד PLC מתמקד בבקרה ישירה של ציוד.

מהם המרכיבים העיקריים של מערכת SCADA?

המרכיבים העיקריים כוללים יחידות קצה מרוחקות (RTU), בקרים לוגיים מתוכנתים (PLC), מחשבי פיקוח, ממשקי משתמש (HMI), מערכות תקשורת, חיישנים ואקטואטורים.

מהם האתגרים הטכנולוגיים העיקריים במערכות SCADA?

האתגרים העיקריים כוללים צרכי אבטחה סייבר כנגד התקפות חדירה, הבטחת אמינות תקשורת למרחקים רחוקים, ניהול כמויות גדולות של נתונים בזמן אמת, ותחזוקה של מערכות מיושנות תוך שימור יציבות התפעול.

איך מבטיחים אבטחה במערכות SCADA?

אבטחת SCADA מחייבת גישה רב-שכבתית הכוללת הפרדה בין רשתות תאגידיות לתעשייתיות, הצפנת תקשורת, בקרת גישה מתקדמת, עדכון תוכנה שוטף, ניטור אבטחה רציף וחזות מטעמי אבטחה. חשוב לאמץ תקני אבטחה מוכרים ולבצע ביקורות אבטחה תקופתיות.

סיכום

מערכות SCADA הן חלק בלתי נפרד מהתשתית הטכנולוגית של העולם המודרני. הן מאפשרות ניטור ושליטה יעילים על מערכות תעשייתיות מורכבות ומפוזרות, תורמות לבטיחות, יעילות וחיסכון בעלויות. עם התפתחות הטכנולוגיה והמעבר לעידן הדיגיטלי, מערכות SCADA ממשיכות להתפתח ולהתאים עצמן לצרכים החדשים של התעשייה 4.0, כולל שילוב טכנולוגיות ענן, בינה מלאכותית ואנליטיקה מתקדמת. הבנה עמוקה של מערכות SCADA חיונית למהנדסים, טכנאים ומנהלים העובדים בתחומי התעשייה, האנרגיה והתשתיות. ככל שהעולם הופך מחובר ואוטומטי יותר, החשיבות של מערכות אלו רק תגבר, והן יישארו טכנולוגיה מפתח לניהול התשתיות הקריטיות שלנו.
