מה זה PLC? הסבר פשוט על סוגי הבקרים ותחומי השימוש בתעשייה

בעידן של היום, אין כמעט מפעל, קו ייצור או מתקן תשתית שאינו מסתמך על טכנולוגיית PLC. אם אי פעם תהיתם כיצד מפעלים מסוגלים לייצר מוצרים באלפי יחידות בדיוק מושלם, או איך מתקנים מורכבים מנוהלים באופן אוטומטי ללא התערבות אנושית מתמדת, התשובה נמצאת בבקרים לוגיים מתוכנתים אלה. אילו סוגי בקרים קיימים, מה מאפיין כל אחד מהם ומתי ואיך משתמשים בהם בתעשייה? על כך ועוד, בכתבה הבאה.

מה זהPLC ? הגדרה בסיסית ומשמעות בתעשייה

PLC או בהרחבה Programmable Logic Controlle, הוא מחשב תעשייתי מיוחד שתוכנן במטרה לשלוט ולפקח על תהליכי ייצור ומערכות מכניות בסביבה תעשייתית. בשונה ממחשבים רגילים, בקרי PLC מיועדים לעבוד בתנאי סביבה קשים, וזה אומר טמפרטורות קיצוניות, רעידות, רעש חשמלי ולחות גבוהה, אך עדיין לספק אמינות מרבית ללא תקלות. הבקרים מאפשרים דיוק, גמישות ויעילות שלא היו אפשריים בעבר, ומהווים את הלב הפועם של מערכות האוטומציה התעשייתית ברחבי העולם.

איך עובדPLC ? מבנה ועקרונות פעולה

בקר PLC מורכב ממספר רכיבים עיקריים שעובדים בתיאום מושלם, כולל יחידת עיבוד מרכזית שמהווה את המוח של המערכת ומבצעת את התוכנית שנכתבה על ידי המתכנת, זיכרון לאחסון התוכנית והנתונים, ומודולי קלט ופלט הקולטים אותות מחיישנים ומתגים ושולחים פקודות למנועים ומכשירים אחרים. בנוסף, המערכת כוללת ממשק תקשורת המאפשר חיבור למחשב או לבקרים אחרים ברשת, וספק כוח המספק מתח יציב לכל הרכיבים. מבחינת פעולה, ה-PLC עובד במחזוריות קבועה הנקראת “סריקה” הכוללת קריאת מצב הכניסות מהחיישנים, עיבוד הנתונים לפי התוכנית המוגדרת, עדכון היציאות להפעלת המכשירים וחזרה לתחילת המחזור. מחזור זה מתבצע במהירות גבוהה של אלפיות שנייה, מה שמאפשר תגובה כמעט מיידית לשינויים בתהליך המבוקר ומבטיח פעולה יעילה ומדויקת של המערכת כולה.

סוגי בקרי PLC – סקירה של פתרונות שונים

בקר PLC קומפקטי – פתרון פשוט ויעיל למערכות קטנות

בקרים קומפקטיים הם יחידות קטנות, בעלות מספר מוגבל של כניסות ויציאות המובנות ביחידה עצמה, והם אידיאליים לפרויקטים קטנים עד בינוניים כמו בקרת מכונה בודדת או תהליך פשוט. יתרונותיהם העיקריים כוללים עלות נמוכה יחסית, התקנה קלה ומהירה, חיסכון במקום ופשטות תפעול שהופכת אותם לנגישים גם למשתמשים פחות מנוסים. בקרים אלה נפוצים מאוד בקרב מכונות אריזה קטנות, מערכות השקיה, מכונות CNC פשוטות ובקרת מבנים קטנים שאינם דורשים מורכבות גבוהה.

בקר PLC מודולרי – גמישות והרחבה לפי הצורך

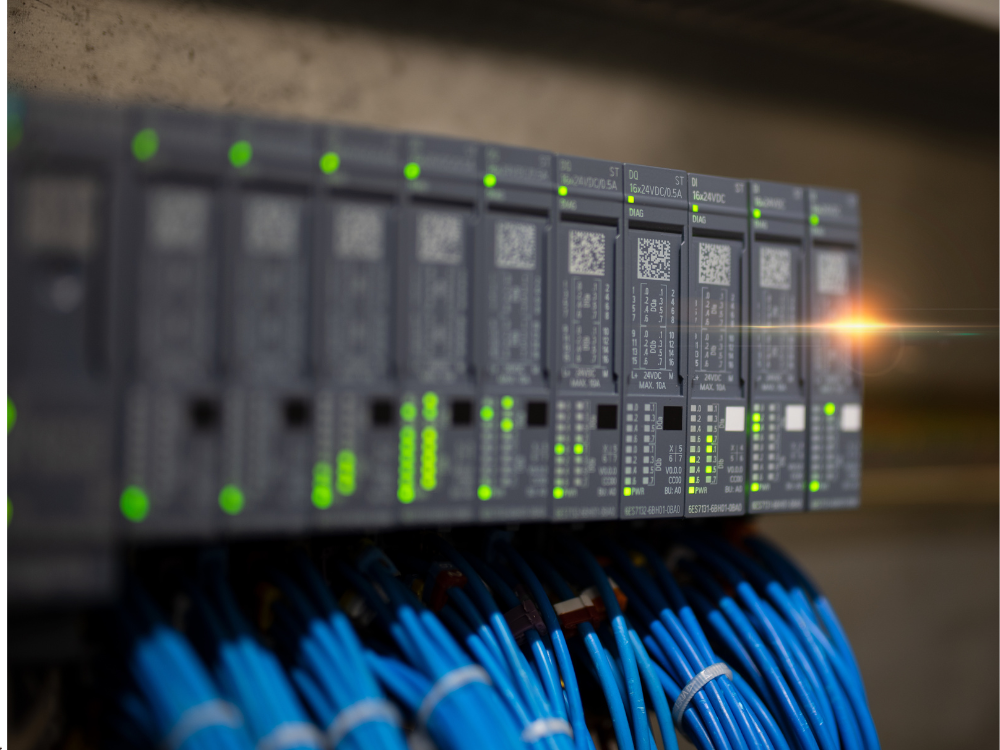

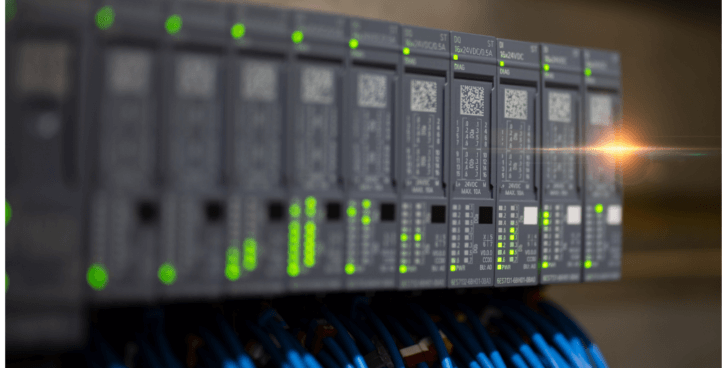

בקרים מודולריים מורכבים מיחידת CPU בסיסית אליה ניתן לחבר מודולים שונים בהתאם לצרכי המערכת, מה שמאפשר התאמה מדויקת לדרישות הפרויקט ויכולת הרחבה עתידית. גישה זו מספקת גיבוי ושרידות משופרים, יחד עם תמיכה במגוון רחב של סוגי קלט ופלט כמו אנלוגי, דיגיטלי, טמפרטורה ומשקל, מה שהופך אותם למתאימים לפרויקטים מורכבים. בקרים אלו נפוצים במערכות ייצור מורכבות, קווי ייצור שלמים, מפעלים כימיים ובהליכי ייצור מכונות לתעשיית המזון המחייבות גמישות ודיוק גבוהים.

בקר PLC מבוזר – שליטה מרחוק וריבוי יחידות

מערכת PLC מבוזרת מורכבת ממספר יחידות קלט ופלט המפוזרות באתר ומחוברות ליחידת עיבוד מרכזית באמצעות רשת תקשורת, מה שמאפשר חיסכון משמעותי בחיווט ויכולת להתמודד עם מרחקים גדולים. יתרונותיה כוללים שרידות גבוהה שבה תקלה מקומית אינה משביתה את המערכת כולה, וגמישות רבה בתכנון וביישום המותאמת לצרכים ספציפיים. מבנה זה אידיאלי למתקנים גדולים כמו תחנות כוח, מפעלי מים, מערכות תחבורה ומפעלי תעשייה גדולים הדורשים בקרה מרחוק ויכולת התמודדות עם מורכבות גבוהה.

יישומים של PLC בתעשייה – איפה פוגשים אותו בפועל?

אוטומציה תעשייתית ומערכות ייצור

במפעלי ייצור, בקרי PLC מהווים את לב ליבה של מערכת אוטומציה ושולטים בתזמון של פעולות מכניות, מווסתים משתנים כמו טמפרטורה ולחץ, ומתאמים בין תחנות עבודה שונות. הם מאפשרים שיפור איכות המוצר באמצעות דיוק ועקביות בתהליכי הייצור, הגדלת תפוקה והפחתת זמני השבתה. בנוסף, הם מפחיתים טעויות אנוש ואוספים נתונים חשובים לצורך בקרת איכות ואופטימיזציה של התהליכים.

בקרת מבנים ומערכות חכמות

בבניינים מודרניים, PLC משמש לניהול מערכות רבות כמו מיזוג אוויר וחימום, תאורה, אבטחה וגישה, וניהול אנרגייה חכם. המערכות כוללות גם בקרת מעליות וחניונים אוטומטיים המשפרים את התפקוד הכללי של המבנה. מערכות אלו מאפשרות חיסכון משמעותי באנרגייה, שיפור בנוחות המשתמשים והגברת הבטיחות והיעילות התפעולית.

תעשיית האנרגייה וניהול מתקנים

בתחנות כוח, מתקני אנרגייה מתחדשת ותשתיות דלק, PLC משמש לבקרת תהליכי ייצור חשמל, טורבינות רוח ופאנלים סולאריים. המערכות כוללות בקרת מערכות קירור ומחליפי חום, ניטור פליטות וגזים, ושליטה במשאבות ושסתומים. הטכנולוגיה מבטיחה תפעול יעיל ובטוח של מתקנים קריטיים אלה תוך שמירה על סטנדרטים סביבתיים גבוהים.

מערכות מים וביוב – בקרה וניטור רציף

במערכות מים וביוב, PLC מבטיח בקרת מפלסים במאגרים ובריכות, שליטה במשאבות ותחנות שאיבה, ומדידת איכות מים וניטור זיהומים. המערכות כוללות ניהול מערכות סינון וטיהור והתראות בזמן אמת על תקלות וחריגות. הטכנולוגיה מאפשרת תפעול רציף ויעיל של מערכות המים החיוניות לציבור.

תעשיית הרכב

במפעלי רכב, PLC משולב בלא מעט רובוטים בתעשייה ומשמש לבקרת קווי הרכבה אוטומטיים, מערכות ריתוך וצביעה, ובדיקות איכות ממוחשבות. המערכות כוללים גם בקרת מערכות שינוע והובלה וניהול מלאי חכם, מה שמאפשר ייצור מדויק ויעיל של רכבים תוך שמירה על סטנדרטים גבוהים של איכות ובטיחות.

יתרונות השימוש ב- PLC- למה הוא הבחירה הנפוצה בתעשייה?

בקרי PLC מתאפיינים באמינות גבוהה ועמידות פיזית יוצאת דופן, כאשר הם מתוכננים לעבוד 24/7 בסביבות תעשייתיות קשות ועמידים בפני רעידות, טמפרטורות קיצוניות ורעש חשמלי. הם מציעים פשטות תכנות באמצעות שפות ייעודיות כמו Ladder Diagram המוכרות לטכנאים, יחד עם גמישות המאפשרת שינוי תוכניות ללא שינויים פיזיים במערכת. בנוסף, הם מספקים חיסכון כלכלי משמעותי, תמיכה בסטנדרטים תעשייתיים רבים ויכולות תיעוד ודיווח מתקדמות לניתוח ושיפור תהליכים.

העתיד של – PLC טכנולוגיות חדשות ומגמות עכשוויות

העתיד של טכנולוגיית PLC כולל אינטגרציה עם IIoT לחיבור בקרים למערכות ענן, שילוב בינה מלאכותית ולמידת מכונה ליכולות חיזוי וזיהוי תקלות מתקדמות, כאשר בקרים היברידיים PAC המשלבים עוצמת מחשוב עם אמינות גבוהה, יחד עם סייבר-סקיוריטי מתקדם להגנה על תשתיות קריטיות, מהווים חלק מהמגמות החדשות האלו. הטכנולוגיה מתקדמת גם לכיוון ממשקי משתמש מתקדמים הכוללים מסכי מגע ומציאות רבודה, אוטומציה אוטונומית עם יכולות התאמה עצמאית, ומיניאטוריזציה המאפשרת בקרים קטנים יותר עם יעילות אנרגטית משופרת.

סיכום – מה זה PLC ולמה חשוב להכיר אותו?

בקר PLC הוא הלב הפועם של התעשייה המודרנית, המאפשר אוטומציה, דיוק ויעילות בכל תחומי הייצור והתשתיות, והבנת עקרונותיו חשובה ואף הכרחית מאוד לכל מי שעוסק בהנדסה ותעשייה. הגמישות, האמינות והיכולת להתאים את בקרי ה-PLC למגוון רחב של יישומים הופכים אותם לפתרון המועדף, וחשיבותם רק תגדל עם התפתחות טכנולוגיות כמו IIoT ובינה מלאכותית. בקרי PLC מספקים את הגשר החיוני בין העולם הפיזי של חיישנים לעולם הדיגיטלי של בקרה אוטומטית, ומהווים נדבך מרכזי בהתפתחות התעשייה 4.0.
