PCB או מעגל מודפס (Printed Circuit Board) הוא לוח שעליו מונחים רכיבים אלקטרוניים היוצרים מעגל חשמלי. הלוחות הללו נמצאים בכל מכשיר אלקטרוני שאתם משתמשים בו – מהטלפון הנייד דרך מחשבים, טלוויזיות ועד למכוניות ומכשירים רפואיים. למרות שהם נסתרים מהעין, מעגלים מודפסים הם התשתית הקריטית שמאפשרת לכל הטכנולוגיה המודרנית לפעול.
הגדרה בסיסית – מה זה PCB במילים פשוטות
דמיינו לעצמכם כביש עם נתיבים מסומנים היטב שמאפשרים לרכבים (במקרה שלנו – לחשמל) לנוע ממקום למקום בצורה מסודרת ויעילה. כך בדיוק פועל מעגל מודפס. זהו למעשה לוח שטוח העשוי מחומר מבודד חשמלית (בדרך כלל פיברגלס), שעליו מודפסים נתיבים דקים העשויים מחומר מוליך (בעיקר נחושת). נתיבים אלה מחברים בין רכיבים אלקטרוניים שונים ומאפשרים מעבר של זרם חשמלי ביניהם בצורה מבוקרת.

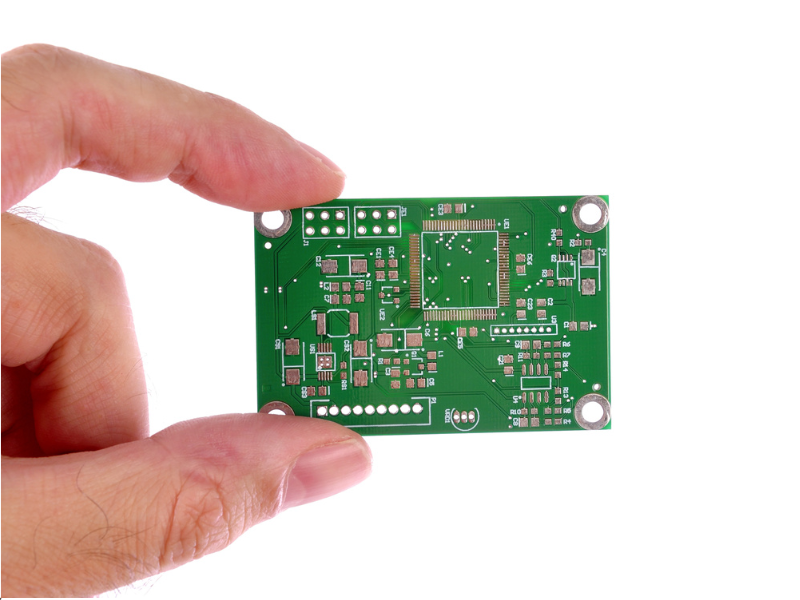

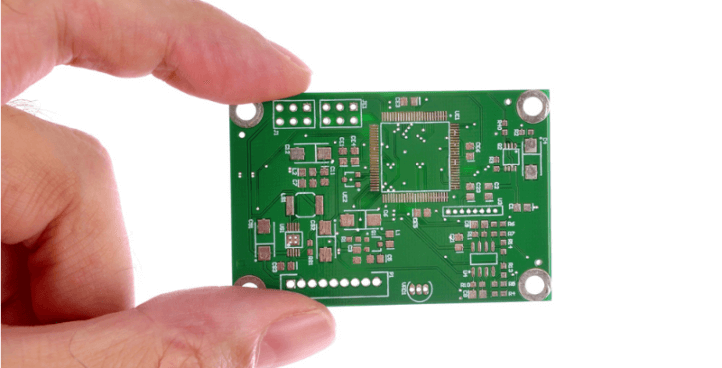

כשפותחים מכשיר אלקטרוני כלשהו, הלוח הירקרק עם הקווים המתכתיים שרואים בתוכו – זהו ה – ,PCB הצבע הירוק הוא לרוב ציפוי מגן שנקרא “מסכת הלחמה”, ואילו הקווים המתכתיים הם נתיבי הנחושת שמוליכים את החשמל.
PCB – קיצור של Printed Circuit Board
PCB הם ראשי תיבות של מעגל מודפס באנגלית – (Printed Circuit Board) זהו לוח עם קווים ואזורים שמחברים נקודות מסוימות יחד. המונח “מודפס” מתייחס לתהליך שבו מסלולי הנחושת “מודפסים” או מיוצרים על גבי הלוח באמצעות תהליכים כימיים של הדפסה וחריטה.
בעבר, לפני המצאת ה PCB- היו מחברים רכיבים אלקטרוניים באמצעות חוטים וחיבורים מסורבלים שדרשו עבודה ידנית רבה והיו מועדים לתקלות. המעגלים המודפסים מאפשרים ליצור חיבורים מדויקים, אמינים ומיניאטוריים בין רכיבים רבים, מה שהוביל למהפכה ביכולת לייצר מכשירים אלקטרוניים קטנים, אמינים וזולים יותר.
הפונקציה הבסיסית של מעגל מודפס
התפקידים העיקריים של מעגל מודפס הם:
- תמיכה מכנית – הלוח מספק בסיס פיזי יציב לרכיבים האלקטרוניים שמורכבים עליו
- חיבורים חשמליים – המסלולים המוליכים על הלוח מחליפים את הצורך בחוטים, ומעבירים אותות חשמליים בין הרכיבים.
- פיזור חום – בתכנון נכון, המעגל המודפס יכול לעזור בפיזור החום שנוצר על ידי הרכיבים.
- הפחתת הפרעות – שכבות ומישורים ייעודיים יכולים לסייע בסיכוך והקטנת רעשים אלקטרומגנטיים.
- חיסכון במקום – פריסה חכמה של רכיבים ומסלולים מאפשרת להקטין את גודל המכשיר ולשמור על סדר ויעילות.
היסטוריה קצרה של פיתוח המעגלים המודפסים
המצאת הטכנולוגיה
הסיפור של המעגלים המודפסים מתחיל בשנות ה-40 של המאה ה-20. המהנדס האוסטרי פול אייזלר נחשב למי שפיתח את המעגל המודפס המעשי הראשון בשנת 1943. אייזלר, שהיה פליט יהודי מוינה שהגיע לאנגליה, פיתח את הרעיון בעוד הוא מנסה למצוא דרכים טובות יותר לבנות מכשירי רדיו.
באותה תקופה, רוב המכשירים האלקטרוניים נבנו בשיטה של “חיווט נקודה לנקודה”, שהייתה מסורבלת, יקרה ולא אמינה. אייזלר חשב על רעיון חדשני – להדפיס את החיבורים החשמליים ישירות על לוח מבודד.
הפיתוח שלו זכה לתשומת לב רבה במהלך מלחמת העולם השנייה, כאשר צבא ארה”ב השתמש בטכנולוגיה זו ליצירת נפצים אמינים יותר לפגזים נגד מטוסים. הטכנולוגיה אפשרה ליצור מעגלים קטנים וקלים יחסית שעמדו בתנאי הזעזועים של ירי הפגזים.
התפתחות עד ימינו
משנות ה-50 של המאה הקודמת התרחשה התפתחות משמעותית בטכנולוגיית ה PCB- התפתחות זו הואצה עם המצאת הטרנזיסטור והמעגלים המשולבים (צ’יפים(.
שנות ה-60 וה-70 הביאו את ההתפתחות של מעגלים רב-שכבתיים, שאפשרו צפיפות גבוהה יותר של חיבורים בשטח מוגבל. זה איפשר יצירת מכשירים קטנים יותר ומורכבים יותר. בשנות ה-80 התפתחה טכנולוגיית ההרכבה המשטחית ,(SMT – Surface Mount Technology) שהובילה למיזעור נוסף.
בעשורים האחרונים, עם התפתחות המחשבים האישיים, הסמארטפונים, מכשירים רפואיים מתקדמים, רכבים אוטונומיים וטכנולוגיות אינטרנט של הדברים ,(IoT) מעגלים מודפסים הפכו למתוחכמים ומורכבים הרבה יותר. כיום, ה PCBs- האיכותיים ביותר כוללים עשרות שכבות, מסלולים דקים מאוד ויכולים להכיל אלפי רכיבים בשטח קטן.
מבנה וחלקים של מעגל מודפס
מעגל מודפס בנוי משכבות שונות, כאשר כל אחת ממלאת תפקיד ייחודי בתפקודו. הבנת המבנה הבסיסי עוזרת להבין כיצד המעגלים הללו מאפשרים את הפונקציונליות של המכשירים האלקטרוניים שלנו.
שכבות המעגל המודפס
מצע הבסיס (FR4)
בלב כל מעגל מודפס נמצא מצע הבסיס, שמספק את התמיכה הפיזית לכל הרכיבים והשכבות. החומר הנפוץ ביותר למצע זה הוא ,FR4 שהוא למעשה לרבד (לוח שכבתי) של בד סיבי זכוכית שהוספג בשרף אפוקסי. FR4 נבחר בשל תכונותיו הפיזיות הטובות: הוא קשיח, עמיד בחום, מבודד חשמלית היטב, ועמיד למים ולכימיקלים.
עובי מצע הבסיס יכול להשתנות בהתאם לדרישות היישום, כאשר 1.6 מ”מ הוא העובי הסטנדרטי הנפוץ ביותר. עבור יישומים שדורשים גמישות, כמו מצלמות דיגיטליות או טלפונים ניידים מתקפלים, משתמשים בחומרים גמישים יותר כמו פוליאימיד.
שכבות הנחושת
על מצע הבסיס מודבקות שכבות דקות של נחושת. הנחושת נבחרה כחומר הסטנדרטי בשל מוליכותה החשמלית המצוינת, יכולתה להיות מעובדת בקלות יחסית, ומחירה הסביר. עובי שכבות הנחושת מתואר בדרך כלל באונקיות למרגל רבוע, כאשר 1 אונקיה למרגל רבוע (oz/ft²) שווה לכ-35 מיקרומטר.
באמצעות תהליך של הדפסה פוטוליטוגרפית וחריטה כימית, מעצבים את שכבות הנחושת ליצירת הנתיבים, הפדים (רפידות) והמישורים הדרושים למעגל החשמלי. השאיפה היא להשאיר את הנחושת רק במקומות הנחוצים ולהסיר אותה מכל מקום אחר.
מסכת הלחמה (Soldermask)
זוהי שכבת ההגנה הצבעונית (בדרך כלל ירוקה, אך קיימת גם באדום, כחול, שחור ולבן) שמכסה את רוב שטח המעגל המודפס, למעט את אזורי החיבור (פדים) שצריכים להישאר חשופים לצורך הלחמה. מסכת ההלחמה מספקת הגנה מפני קצרים חשמליים, קורוזיה, ומעניקה בידוד חשמלי בין המסלולים. הירוק הפך לצבע הסטנדרטי כי הוא מספק ניגודיות טובה לבדיקה חזותית, עמיד יחסית לנזקי UV ולשינויי טמפרטורה.
הדפסת המשי (Silkscreen)
זוהי השכבה העליונה ביותר, בדרך כלל בצבע לבן, שמכילה את כל הסימונים והכיתובים על הלוח. הדפסת המשי מציינת את מיקום הרכיבים, מספקת מידע על פונקציות שונות (למשל הגדרת פינים של מחברים), ויכולה לכלול לוגואים, מספרי מודל וכדומה. מידע זה קריטי הן לתהליך ההרכבה והן לתחזוקה וניפוי תקלות בשלבים מאוחרים יותר.
רכיבי PCB העיקריים
נגדים
נגדים הם מהרכיבים הבסיסיים ביותר במעגלים חשמליים. תפקידם העיקרי הוא להגביל את זרימת הזרם החשמלי במעגל. נגדים מדורגים באוהם (Ω) שהיא יחידת המדידה של התנגדות חשמלית. ככל שהערך גבוה יותר, כך ההתנגדות לזרם גדולה יותר.
קיימים סוגים רבים של נגדים: נגדי פחמן, נגדים מתכתיים, נגדי סרט דק ועוד. בתעשייה המודרנית, נגדים של רכיבי השמה משטחית (SMD – Surface Mount Device) הם הנפוצים ביותר בגלל גודלם הקטן ויכולת ההרכבה האוטומטית שלהם.
קבלים
קבלים הם רכיבים שמאחסנים אנרגיה חשמלית בשדה חשמלי. הם משמשים למגוון יישומים כמו סינון, צימוד, ביטול רעשים וייצוב מתחים.
קבלים מגיעים בסוגים רבים, כולל אלקטרוליטיים, קרמיים, פוליאסטר ועוד. כל סוג מתאים ליישומים ספציפיים בהתבסס על תכונותיו. למשל, קבלים אלקטרוליטיים מציעים קיבולת גבוהה אך הם מוגבלים בתדר, בעוד קבלים קרמיים מתאימים יותר ליישומים בתדר גבוה.
סלילים
סלילים, או משרנים ,(inductors) הם רכיבים שמאחסנים אנרגיה בשדה מגנטי כאשר זרם עובר דרכם. הם משמשים לסינון תדרים, ייצוב זרמים, וביישומי המרת אנרגיה כמו ספקי כוח.
סלילים בנויים לרוב מחוט נחושת המלופף סביב ליבה העשויה מחומר מגנטי או אוויר. הם מוצגים במעגלים מודפסים בצורות שונות: סלילים מודפסים ישירות על ה PCB- סלילים על ליבת פריט או סלילים מוכללים בצ’יפים.
דיודות
דיודות הן רכיבים שמאפשרים זרימת זרם בכיוון אחד בלבד. יש להן תפקיד חשוב במיישרי זרם, הגנה ממתחי יתר, ובמעגלי אותות.
הדיודה הנפוצה ביותר היא דיודת מוליך למחצה המורכבת מצומת .P-N סוגים אחרים כוללים דיודות זנר (לייצוב מתח), דיודות שוטקי (לתדר גבוה), ודיודות פולטות אור (LED) שממירות אנרגיה חשמלית לאור.
טרנזיסטורים
טרנזיסטורים הם רכיבים אקטיביים המשמשים להגברת אותות או כמתגים במעגלים דיגיטליים. הטרנזיסטור מתפקד למעשה כשער שניתן לשלוט בפתיחה ובסגירה שלו על ידי אות חשמלי קטן.
קיימים שני סוגים עיקריים של טרנזיסטורים: טרנזיסטורי ביפולר (BJT) וטרנזיסטורי אפקט שדה .(FET) כיום, טרנזיסטורי MOSFET (סוג של(FET נפוצים מאוד במעגלים דיגיטליים בשל צריכת האנרגיה הנמוכה שלהם ויכולתם לפעול במהירויות גבוהות.
מעגלים משולבים (IC)
מעגלים משולבים (Integrated Circuits) או ICs הם למעשה מעגלים אלקטרוניים שלמים שנארזו בשבב סיליקון יחיד. הם יכולים להכיל מיליוני טרנזיסטורים, דיודות, נגדים וקבלים על שטח קטן מאוד.
מעגלים משולבים משמשים למגוון יישומים, החל ממגברים ובקרים פשוטים ועד למעבדים חזקים ורכיבי זיכרון. הם הגורם המרכזי שאפשר את המזעור המשמעותי באלקטרוניקה המודרנית.
סוגי מעגלים מודפסים
מעגלים מודפסים מגיעים במגוון רחב של תצורות, כשכל אחת מתוכננת לענות על דרישות יישום ספציפיות. הכרת הסוגים השונים יכולה לסייע בבחירת הפתרון הנכון לכל צורך.
מעגלים חד-שכבתיים
מעגלים חד-שכבתיים הם הפשוטים ביותר – הם כוללים מצע בסיס ושכבת נחושת אחת בלבד שממנה נוצרים המסלולים. הרכיבים ממוקמים בצד אחד של הלוח, והחיווט נמצא בצד השני.
יתרונותיהם העיקריים הם פשטות הייצור ועלות נמוכה. לכן, הם נפוצים במוצרים אלקטרוניים פשוטים וזולים כמו צעצועים, שעונים דיגיטליים פשוטים, או שלטי טלוויזיה.
חסרונם העיקרי הוא המוגבלות בצפיפות החיווט, מאחר שכל החיבורים חייבים להיות באותה שכבה ואינם יכולים לחצות זה את זה.
מעגלים דו-שכבתיים
מעגלים דו-שכבתיים כוללים שכבות נחושת בשני צדי מצע הבסיס. החיבור בין השכבות מתאפשר באמצעות חורים מצופי נחושת .(vias)
הם מספקים יותר גמישות בתכנון מאשר לוחות חד-שכבתיים, ומאפשרים צפיפות גבוהה יותר של חיווט. זה הופך אותם למתאימים למגוון רחב של מוצרים צרכניים כמו ציוד אודיו, מחשבים פשוטים, וציוד תקשורת.
למרות שהם יקרים יותר מלוחות חד-שכבתיים, עלותם עדיין סבירה בהשוואה ללוחות מורכבים יותר, מה שמסביר את הפופולריות הרבה שלהם.
מעגלים רב-שכבתיים
מעגלים רב-שכבתיים מכילים שלוש שכבות נחושת או יותר, כאשר השכבות הפנימיות משמשות בדרך כלל למישורי הארקה, אספקת מתח או לחיווט מסובך.
הם מאפשרים צפיפות גבוהה מאוד של חיווט ורכיבים, שליטה טובה יותר באותות בתדר גבוה, ואמינות משופרת בזכות הגנה טובה יותר מרעשים אלקטרומגנטיים.
לוחות רב-שכבתיים נפוצים במכשירים אלקטרוניים מתוחכמים כמו סמארטפונים, מחשבים, ציוד רפואי, ומערכות תקשורת מתקדמות. המעגלים המורכבים ביותר, כמו אלו שנמצאים בשרתים ותחנות עבודה, יכולים להכיל עשרות שכבות.
מעגלים גמישים (Flex PCB)
מעגלים גמישים בנויים על מצע גמיש, בדרך כלל פוליאימיד, במקום על החומר הקשיח המסורתי. הם יכולים להתכופף ולהתעקם, מה שמאפשר להם להתאים לצורות תלת-ממדיות מורכבות.
יתרונותיהם העיקריים הם: חיסכון במקום ובמשקל – הם יכולים להתכופף לתוך חללים קטנים ולהתאים לצורות לא רגילות; עמידות בפני רעידות – הם סופגים זעזועים טוב יותר מלוחות קשיחים; יכולת תנועה דינמית – הם יכולים לשמש ביישומים שדורשים תנועה מתמשכת, כמו במצלמות דיגיטליות עם עדשות מתקפלות או מסכים מתקפלים.
מעגלים גמישים נפוצים בטלפונים ניידים, מצלמות דיגיטליות, מדפסות, שעונים חכמים ומכשירים רפואיים נישאים.
מעגלים קשיחים-גמישים (Rigid-Flex)
מעגלים קשיחים-גמישים משלבים את התכונות של לוחות קשיחים וגמישים באותו מעגל מודפס. הם מורכבים מאזורים קשיחים, לרוב עשויים מ FR4- שמחוברים באמצעות חלקים גמישים עשויים מפוליאימיד.
שילוב זה מאפשר את הגמישות והאמינות של לוחות גמישים, יחד עם היציבות והיכולת לתמוך ברכיבים צפופים של לוחות קשיחים.
מעגלים קשיחים-גמישים משמשים ביישומים עתירי טכנולוגיה כמו מכשירים רפואיים, מכשירי ניווט צבאיים, וציוד תעופה וחלל, שבהם נדרשות אמינות גבוהה ואריזה יעילה.
ההבדל בין PCB לPCBA–
מה זה ?PCBA
PCBA הוא קיצור של Printed Circuit Board Assembly כלומר מכלול מעגל מודפס. זהו למעשה מעגל מודפס שהורכבו עליו כבר כל הרכיבים האלקטרוניים והוא מוכן לשימוש.
בעוד PCB הוא הלוח הריק עם נתיבי הנחושת, PCBA כולל את כל הרכיבים כמו נגדים, קבלים, טרנזיסטורים, מעגלים משולבים וכו’, שהולחמו למקומם על גבי ה-PCB.
ההבדלים המרכזיים
ההבדלים העיקריים בין PCB ל- PCBA הם:
- פונקציונליות- PCB לבדו אינו יכול לבצע פונקציה אלקטרונית; הוא רק הבסיס או התשתית. ,PCBA לעומת זאת, הוא מוצר פונקציונלי שיכול לבצע את התפקיד שלו כחלק ממערכת אלקטרונית.
- שלב בתהליך הייצור- PCB הוא תוצר ביניים בתהליך ייצור של מערכת אלקטרונית, בעוד PCBA הוא מוצר מוגמר או כמעט מוגמר.
- עלות – עלות שלPCBA גבוהה משמעותית מעלות של ,PCB כיוון שהיא כוללת את עלות כל הרכיבים ואת עלות תהליך ההרכבה.
- מורכבות בדיקה – בדיקתPCB מתמקדת בעיקר בהיבטים פיזיים ובהמשכיות חשמלית, בעוד בדיקת PCBA מורכבת יותר וכוללת בדיקות פונקציונליות של המכלול כולו.
תהליך ההרכבה
תהליך ההרכבה של PCB ל PCBA-כולל מספר שלבים:
- הדפסת משחת הלחמה – משחת הלחמה מודפסת על פדי ההלחמה של הPCB-באמצעות סטנסיל (מסכה).
- הצבת רכיבים – רכיבי(Surface Mount Technology) SMT מוצבים על הלוח באמצעות מכונות Pick and Place אוטומטיות. רכיבים אלה נדבקים למשחת ההלחמה.
- הלחמת חוזרת(Reflow Soldering) – הלוח עובר בתנור הלחמה חוזרת, שבו משחת ההלחמה נמסה ויוצרת חיבור חשמלי ומכני בין הרכיבים ל.PCB-
- הרכבת רכיביThrough Hole (אם יש) – רכיבים בטכנולוגיית Through Hole מוכנסים ידנית או באמצעות מכונות אוטומטיות, והלחמתם מתבצעת בדרך כלל באמצעות הלחמת גל .(Wave Soldering)
- ניקוי – הלוח מנוקה משאריות פלקס ומשחת הלחמה.
- בדיקות – המכלול עובר סדרת בדיקות כדי לוודא תפקוד תקין.
שימושים נפוצים של מעגלים מודפסים
אלקטרוניקה צרכנית
סמארטפונים וטאבלטים
סמארטפונים וטאבלטים מכילים מעגלים מודפסים מתקדמים ביותר. לרוב אלו לוחות רב-שכבתיים, דקים וצפופים מאוד, המכילים אלפי רכיבים בשטח קטן.
המעגלים בהתקנים אלה אחראים לכל הפונקציות: עיבוד נתונים, תקשורת אלחוטית, ניהול אנרגיה, עיבוד אודיו ווידאו, ועוד. האתגר בתכנון מעגלים אלה הוא לאזן בין ביצועים גבוהים, צריכת אנרגיה נמוכה וגודל קומפקטי.
מחשבים ומחשבים ניידים
מחשבים ומחשבים ניידים מכילים מספר מעגלים מודפסים. הלוח הראשי (motherboard) הוא המעגל המרכזי שמחבר בין כל הרכיבים – מעבד, זיכרון, כרטיס גרפי, וכו’. זהו לרוב מעגל מורכב מאוד עם 6-12 שכבות או יותר.
נוסף לכך, יש מעגלים משניים בהתקנים כמו מקלדת, עכבר, כונן קשיח, ספק כוח ועוד. כל אלה מתוכננים לעמוד בדרישות הספציפיות של כל תת-מערכת.
מכשירי בית חכמים
עם התפתחות האינטרנט של הדברים ,(IoT) יותר ויותר מכשירי בית הופכים “חכמים” ומתחברים לרשת. אלה כוללים תרמוסטטים, מצלמות אבטחה, מערכות תאורה, מכשירי חשמל ועוד.
המעגלים במכשירים אלה בדרך כלל פשוטים יותר מאשר בסמארטפונים או מחשבים, אך עדיין דורשים תכנון קפדני כדי להבטיח אמינות, צריכת חשמל נמוכה ועלות נמוכה.
תעשיית הרכב
יחידות בקרת מנוע
יחידת בקרת המנוע (ECU – Engine Control Unit) היא למעשה מחשב קטן שמבקר את פעולת המנוע. היא אוספת נתונים מחיישנים שונים, מעבדת אותם ושולטת במערכות שונות כמו הזרקת דלק והצתה.
המעגלים ב ECU- מתוכננים לעמוד בתנאי סביבה קשים: טמפרטורות קיצוניות, רעידות, לחות ורעשים חשמליים. הם דורשים אמינות גבוהה במיוחד, כי כשל בהם עלול להשבית את הרכב.
מערכות בטיחות
רכבים מודרניים מכילים מערכות בטיחות רבות כמו ABS (מערכת למניעת נעילת גלגלים), בקרת יציבות, מערכות לסיוע בנהיגה ,(ADAS) כריות אוויר ועוד. כל אלה מסתמכים על מעגלים מודפסים עם חיישנים ובקרים שמנטרים את מצב הרכב ומגיבים במהירות למצבי סכנה.
המעגלים במערכות אלה חייבים להיות אמינים ביותר ולהגיב במהירות, כי חייהם של נוסעי הרכב תלויים בהם.
תעשיית התעופה והחלל
תעשיית התעופה והחלל משתמשת במעגלים מודפסים מהמתקדמים ביותר. מעגלים אלה משמשים במערכות ניווט, בקרת טיסה, מערכות תקשורת, ועוד.
המעגלים בתעשייה זו חייבים לעמוד בדרישות קיצוניות: אמינות גבוהה ביותר, עמידות בתנאי סביבה קשים (טמפרטורות קיצוניות, רעידות, קרינה), וביצועים גבוהים. הם עוברים תהליכי בדיקה ואישור מחמירים, כי כשל במערכות אלה יכול להיות קטסטרופלי.
טכנולוגיות הרכבה של רכיבים
יש שתי דרכים עיקריות להרכבת רכיבים אלקטרוניים על מעגלים מודפסים: טכנולוגיית (THT) Through-Hole וטכנולוגיית .(SMT) Surface Mount כל אחת מהן מתאימה ליישומים שונים ובעלת יתרונות וחסרונות ייחודיים.
טכנולוגיית (THT) Through-Hole
בטכנולוגיית , ,Through-Hole רגלי הרכיבים מוכנסות דרך חורים בלוח המעגל המודפס ומולחמות מהצד השני. זוהי הטכנולוגיה הוותיקה יותר, שהייתה דומיננטית עד שנות ה-80 של המאה ה-20.
יתרונותיה העיקריים של טכנולוגיה זו הם החוזק המכני של החיבור והעמידות בתנאים קשים. היא משמשת בעיקר לרכיבים גדולים, רכיבים שצפויים לחוות עומס מכני (כמו מחברים), ולמוצרים שאמורים לפעול בסביבות קיצוניות.
טכנולוגיית (SMT) Surface Mount
בטכנולוגיית ,Surface Mount הרכיבים מולחמים ישירות על פני השטח של המעגל המודפס, ללא צורך בחורים. זוהי הטכנולוגיה הדומיננטית כיום ברוב תחומי האלקטרוניקה.
יתרונותיה העיקריים של טכנולוגיה זו הם האפשרות לצפיפות גבוהה יותר של רכיבים, יכולת אוטומציה גבוהה יותר של תהליך ההרכבה, וביצועים טובים יותר בתדרים גבוהים.
לסיכום – עתיד המעגלים המודפסים
מעגלים מודפסים הם הבסיס של כמעט כל טכנולוגיה אלקטרונית מודרנית – מסמארטפונים ורכבים ועד ציוד רפואי מתקדם. התחום ממשיך להתפתח עם מזעור מתקדם, חומרים חדשים, פתרונות ירוקים ואינטגרציה תלת-ממדית, שמאפשרים ביצועים גבוהים במבנים קטנים וחכמים יותר. גם בעתיד, PCB יישארו מרכיב מרכזי בטכנולוגיות כמו בינה מלאכותית IoT ,ורובוטיקה, והבנתם היא מפתח להבנת האלקטרוניקה המודרנית.
