כשמדובר בייצור חלקים מדויקים ורכיבים הנדסיים מורכבים, עיבוד שבבי מדויק הוא אחד התהליכים החיוניים ביותר בתעשייה המודרנית. אבל מה בדיוק כולל התהליך הזה? ואיך בוחרים את הספק המתאים שיענה בדיוק על הצרכים שלכם? בואו נתחיל בבדיקה של כל האפשרויות.
מהו עיבוד שבבי מדויק?
הגדרת עיבוד שבבי
כשמדברים על עיבוד שבבי מתכוונים לתהליך ייצור תעשייתי בו מסירים חומר באופן מבוקר מגוש חומר גלם (מתכת, פלסטיק או חומרים אחרים) כדי ליצור חלק או רכיב בצורה הרצויה. אותו חומר שמוסר, אגב, במהלך התהליך, מכונה “שבב” – ומכאן השם עיבוד שבבי. למעשה, זהו תהליך שעבר מהפכה של ממש מאז ימי הקדמונים, כשבני האדם עיבדו חומרים באמצעות אבנים פשוטות. היום, הוא נשען על טכנולוגיות מתקדמות ומכונות מדויקות שיכולות ליצור חלקים בדיוק של מיקרונים בודדים.
מה ההבדל בין עיבוד שבבי רגיל לעיבוד שבבי מדויק?
ההבדל המהותי טמון ברמת הדיוק. בעוד שעיבוד שבבי רגיל עוסק בהסרת חומר לצורות בסיסיות יחסית, עיבוד שבבי מדויק מתייחס לתהליכים המאפשרים השגת טולרנסים (סבולות) צרים במיוחד ורמות גימור פני שטח גבוהות. כיום, עיבוד שבבי מדויק מתייחס לטכנולוגיית עיבוד עם טווח דיוק של 1 עד 0.1 מיקרון (אלפית המילימטר) וחספוס פני שטח של Ra 0.1 עד 0.01 מיקרון. לשם השוואה, עובי שערה אנושית ממוצעת הוא כ-70 מיקרון – כלומר, מדובר בדיוק של פחות מ-1/70 מעובי שערה!
סוגי עיבוד שבבי מדויק – איזה תהליך מתאים לכם?
חריטה (Turning) – מתי נשתמש ומה היתרונות
חריטה היא תהליך שבו חומר הגלם מסתובב במהירות סביב צירו, בעוד שכלי החיתוך נותר יחסית נייח ומסיר חומר בתנועה מבוקרת. זהו תהליך אידיאלי ליצירת חלקים בעלי סימטריה צירית, כמו גלילים, קונוסים, תבריגים, חלקים כדוריים ועוד. לחריטה יש לא מעט יתרונות. למשל, היא מתאימה בעיקר לחלקים גליליים וסימטריים, מאפשרת גימור פני שטח מעולה, יעילה מאוד עבור ייצור סדרתי של חלקים זהים, ואידיאלית לייצור חלקים כמו צירים, מחברים וברגים מדויקים.
כרסום (Milling) – יכולות ויישומים

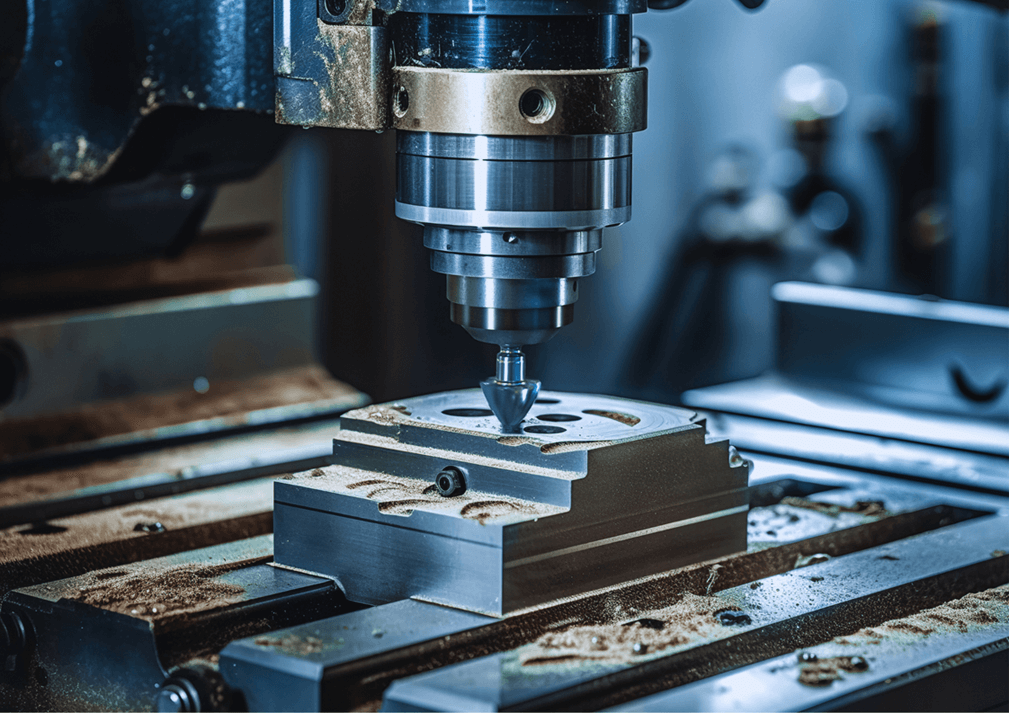

בתהליך הכרסום, כלי החיתוך (המכונה “כרסום”) מסתובב במהירות ונע על פני חומר הגלם, שנשאר יחסית נייח. זהו תהליך המאפשר יצירת צורות מורכבות ומשטחים שאינם בהכרח סימטריים. היכולות המרכזיות של כרסום כוללות יצירת חלקים תלת-ממדיים מורכבים, עיבוד כיסים וחריצים, ואפשרות לעבוד על משטחים שטוחים ברמת דיוק גבוהה. הכרסום נפוץ בתעשיות כמו תעופה, אלקטרוניקה ורפואה, היכן שנדרשים חלקים מורכבים בעלי דיוק גבוה.
עיבוד CNC ממוחשב – הטכנולוגיה המתקדמת
עיבוד CNC (Computer Numerical Control) מייצג את הדור המתקדם של מכונות כרסום CNC השבבי. בטכנולוגיה זו, המכונה מופעלת באמצעות מחשב המבצע את הוראות העיבוד באופן אוטומטי ומדויק. כיום, כמעט כל עיבוד שבבי מדויק נעשה באמצעות מכונות CNC, המאפשרות דיוק חזרתי מושלם, יכולת לבצע עיבודים מורכבים, עבודה רציפה 24/7 עם התערבות אנושית מינימלית ושילוב עם מערכות אוטומציה כמו רובוטים ומזיני חומר.
המכונות המתקדמות ביותר כיום הן מכונות 5 צירים, המאפשרות תנועה בכל הכיוונים האפשריים וסיבוב החלק, כך שניתן ליצור גיאומטריות מורכבות במיוחד. חברות מובילות משתמשות במרכזי עיבוד FULL 5 AXIS עם אוטומציה רובוטית ממוחשבת, המאפשרים דיוק מירבי וייצור רציף.
חומרים המתאימים לעיבוד שבבי מדויק
מתכות – פלדה, אלומיניום, נירוסטה וטיטניום
מתכות הן החומרים הנפוצים ביותר בעיבוד שבבי מדויק. הפלדה מציעה חוזק גבוה ומחיר נוח יחסית, אך דורשת כלי חיתוך חזקים. אלומיניום נוח יחסית לעיבוד, קל משקל ומאפשר מהירויות חיתוך גבוהות. נירוסטה עמידה בפני קורוזיה, אך מציבה אתגרים בעיבוד בשל נטייתה להתחמם. טיטניום מציע יחס חוזק-משקל מצוין, אך דורש מערכות קירור מתקדמות.
פלסטיקים הנדסיים וחומרים מתקדמים
עיבוד שבבי מדויק אינו מוגבל למתכות בלבד. פלסטיקים הנדסיים כמו POM/Delrin מציעים יציבות ממדית מצוינת ומשטחים חלקים. פוליאמיד (ניילון) חזק, גמיש ועמיד לשחיקה. PEEK מציע עמידות יוצאת דופן לטמפרטורות וכימיקלים. חומרים מרוכבים כמו סיבי פחמן משלבים חוזק גבוה עם משקל נמוך אך דורשים כלים מיוחדים.
תעשיות יעד לעיבוד שבבי מדויק
התעשייה האווירית והחלל
תעשיית התעופה והחלל דורשת חלקים קלי משקל אך חזקים במיוחד, טולרנסים צרים ועמידה בתקנים מחמירים כמו AS9100D. בין החלקים הנפוצים: רכיבים למערכות בקרת טיסה, חלקי מנועי סילון ורכיבים במערכות הידראוליות.
התעשייה הרפואית – שתלים ומכשירים כירורגיים
התעשייה הרפואית דורשת רמת דיוק ואיכות ללא פשרות, עם שימוש בחומרים ביו-תואמים. היא כוללת שתלים דנטליים ואורתופדיים, כלים כירורגיים מדויקים ורכיבים למכשור רפואי מתקדם, תוך עמידה בתקן ISO 13485.
תעשיית האלקטרוניקה והתקשורת
תעשיית האלקטרוניקה והתקשורת נסמכת על עיבוד שבבי מדויק לרכיבים רבים: מארזים וקופסאות אלומיניום למעגלים אלקטרוניים, גופי קירור לרכיבי אלקטרוניקה, ותושבות וחלקי דיוק לאנטנות וציוד תקשורת.
איך לבחור ספק עיבוד שבבי מדויק?
קריטריונים לבחירת ספק מתאים
בחירת ספק לעיבוד שבבי מדויק היא החלטה קריטית. הקריטריונים המרכזיים לבחינה: יכולות טכנולוגיות (אילו מכונות ויכולות יש לספק), ניסיון והתמחות בתחום הספציפי שלכם, הסמכות ותקנים, יכולות בקרת איכות, וגמישות ותגובתיות לשינויים ודרישות מיוחדות.
מה משפיע על המחיר והלוחות זמנים?
עלות עיבוד שבבי מדויק מושפעת ממורכבות החלק, כמות ההזמנה, סוג החומר, רמת הדיוק הנדרשת וגימור פני השטח. זמני אספקה מושפעים מעומס העבודה אצל הספק, מורכבות החלק וזמינות חומרי הגלם. ספק אמין יוכל לתת הערכה מדויקת של לוחות זמנים ולעמוד בהם.
שאלות חשובות לשאול לפני ההחלטה
כדי לקבל החלטה מושכלת, שאלו את הספקים הפוטנציאליים על רמות הדיוק שהם משיגים, ניסיונם בייצור חלקים דומים, מערכת בקרת האיכות שלהם, זמני אספקה צפויים, ושירותים נוספים שהם מספקים.
שיקולים נוספים
גימור פני שטח ותהליכים משלימים
גימור פני שטח יכול להיות קריטי למראה ולתפקוד של החלק. תהליכים נפוצים כוללים אנודייז לאלומיניום, ניקל-כרום לפלדה, וציפויים מיוחדים לשיפור תכונות כמו עמידות בשחיקה או חיכוך נמוך.
יכולות תכנון ואופטימיזציה
ספקים מנוסים יכולים לתרום לשלב התכנון ולהציע שינויים שיקלו על הייצור, יחסכו בעלויות או ישפרו את התפקוד. יכולת זו חשובה במיוחד כשמדובר בחלקים מורכבים או בייצור סדרתי.
אחריות ושירות לאחר מכירה
בדקו מהי האחריות שהספק מציע על החלקים, וכיצד הוא מטפל בבעיות שעלולות להתעורר. ספק טוב יעמוד מאחורי העבודה שלו ויפתור בעיות במהירות וביעילות, ללא התחמקויות.
לסיכום
תחום העיבוד השבבי ממשיך להתפתח במהירות. טכנולוגיות חדשות כמו בינה מלאכותית לאופטימיזציה של תהליכי עיבוד, חיישנים חכמים למעקב בזמן אמת, וחומרים חדשניים מרחיבים את הגבולות של מה שניתן להשיג. עם הבחירה הנכונה של ספק, תכנון מוקדם ותקשורת ברורה, תוכלו להגיע לתוצאות מעולות העונות בדיוק על הצרכים והמפרט שלכם.
