אקטואטור ליניארי: מדריך מקיף להבנה ובחירה נכונה

תנועה ליניארית פירושה תזוזה לאורך ציר ישר - פשוטה בהגדרתה, אך קריטית במימושה. מנוע סיבובי רגיל מסתובב, אך רוב המכונות והמוצרים זקוקים לדחיפה, משיכה, הרמה או מיצוב לאורך קו אחד. בדיוק כאן נכנס האקטואטור הליניארי לתמונה. במקום לבנות מנגנון שממיר סיבוב לתנועה ישרה באמצעות גלגלי שיניים, מנופים וחיבורים מורכבים - האקטואטור הליניארי עושה זאת בפנים, ומספק לכם פלט ישיר: מוט שיוצא ונכנס. זה מפשט את התכנון, מצמצם רכיבים - וכדי להבין איך לבחור את הרכיב הנכון לפרויקט שלכם, כדאי להמשיך לקרוא.

מהי תנועה ליניארית ולמה היא נחוצה במוצרים ומכונות

היישומים רחבים: שולחנות עבודה מתכווננים, מיטות רפואיות, תריסים חשמליים, ציוד חקלאי, מכונות אריזה וקווי ייצור אוטומטיים. בכל הסביבות הללו, תנועה ישרה מבוקרת היא הדרישה - והאקטואטור הוא הפתרון.

הרכיבים המרכזיים: מנוע, בורג הנעה וחיישנים

אקטואטור ליניארי חשמלי מורכב בדרך כלל ממספר שכבות פנימיות שפועלות יחד. המנוע - לרוב מנוע DC ב-12, 24 או 48 וולט - מניע גיר-בוקס שמגדיל מומנט ומפחית מהירות. הגיר-בוקס מסובב בורג הנעה, שמוביל את האומה לאורך הציר וכך ממיר את הסיבוב לתנועה ישרה. בקצוות המהלך נמצאים מפסקי קצה (Limit Switches) שמפסיקים את התנועה ומונעים עומס יתר על הרכיבים.

גרסאות מתקדמות יותר כוללות חיישני מיקום - פוטנציומטר, אנקודר אופטי או חיישן Hall - שמספקים משוב רציף לבקר. כך ניתן לשלוט על מיקום מדויק לאורך כל המהלך, לא רק בקצוות. מנוע סרוו, למשל, מאפשר דיוק מקסימלי במיקום הליניארי - מה שהופך אותו לברירת מחדל במכשור רפואי, ציוד מעבדה וסביבות אוטומציה מתקדמות.

אקטואטור עם בורג מוליך לעומת בורג כדורי

הבורג המוליך (Lead Screw) הוא הנפוץ ביותר בשוק הצרכני והתעשייתי הכללי. הוא משתמש בחיכוך החלקה בין חוט הבורג לאומה, מה שמספק יתרון חשוב: נעילה עצמית. כשניתקים את החשמל, האקטואטור לא נסוג תחת עומס - יתרון משמעותי ברהיטים ממונעים, מיטות ושערים.

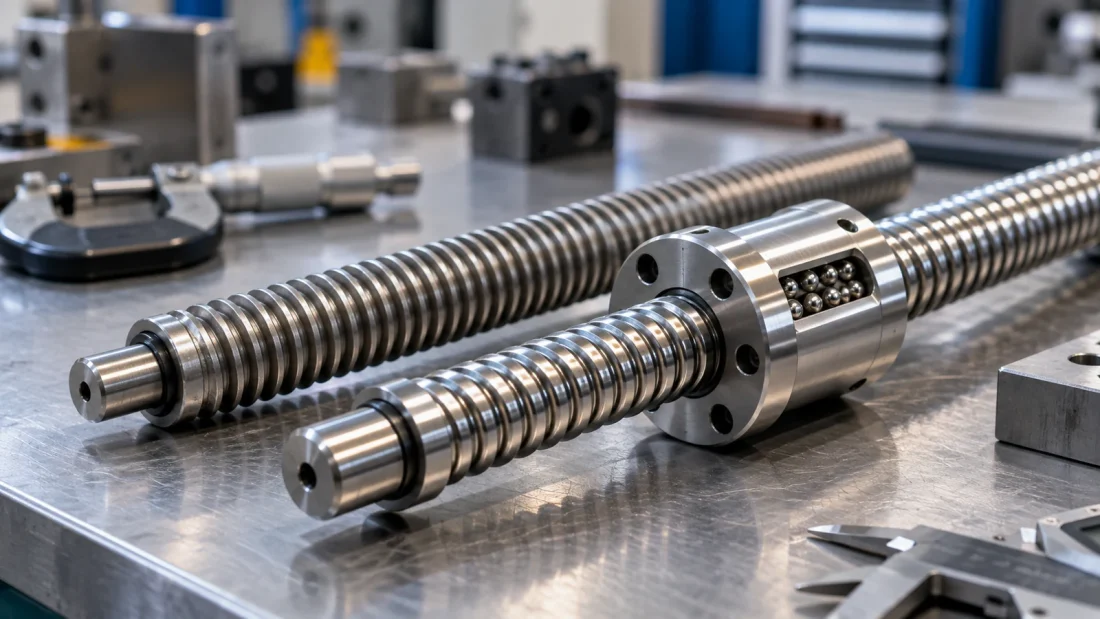

הבורג הכדורי (Ball Screw) פועל על עקרון שונה: כדורי פלדה מחזוריים מגלגלים בתעלות בין הבורג לאומה, מה שמצמצם חיכוך דרמטית ומעלה יעילות ל-80-90% לעומת 20-40% בבורג מוליך. התוצאה: מהירות גבוהה יותר, כוח גדול יותר לאותו מנוע, ודיוק טוב הרבה יותר לאורך זמן. הוא מתאים למכונות CNC, ציוד מוליכים למחצה ורובוטיקה - אך עולה יותר, דורש סביבה נקייה יותר ואינו נועל עצמית.

לרוב הפרויקטים הכלליים - הבורג המוליך מנצח בעלות-תועלת. לדיוק מירבי וקצבי עבודה גבוהים - הבורג הכדורי הוא הכרחי.

סולנואיד והנעה פנאומטית

סולנואיד ליניארי פועל ישירות על ידי שדה מגנטי: זרם חשמלי בסליל מושך גרעין מתכתי פנימה, ומייצר תנועה מהירה ופשוטה. הסולנואיד מתאים לתנועת On/Off על מהלכים קצרים - פתיחת שסתומים, הפעלת מנעולים, תנועות מיידיות. הוא לא מיועד לשליטה על מיקומים ביניים.

ההנעה הפנאומטית - בוכנה פנאומטית עם אוויר דחוס - חזקה, מהירה ומתאימה לקווי ייצור עם תשתית אוויר קיימת. יתרונה הגדול הוא פשטות הבקרה ומהירות המחזור. חסרונה: שליטת מיקום בינוני מורכבת, ואין נעילה עצמית בהיעדר לחץ.

המרה ממנוע סיבובי לתנועה ליניארית

העיקרון הבסיסי: אם לבורג צעד p (מרחק ליניארי לסיבוב אחד) ומנוע מסתובב במהירות ω סיבובים לשנייה, אז המהירות הליניארית v = p × ω. צעד עדין נותן יותר כוח אך פחות מהירות; צעד גס - ההפך. בחירת הצעד ויחס הגיר היא מנגנון האיזון המרכזי בין כוח לבין מהירות בכל אקטואטור. כאשר נדרש דיוק גבוה במיוחד בשליטה על הצעד, מנוע צעד יכול להוות פתרון אידיאלי לשילוב במערכת.

כוח, מהלך ומהירות נדרשים

שלושת הפרמטרים הראשונים שצריך להגדיר לפני כל בחירה הם כוח, מהלך ומהירות. הכוח הנדרש כולל את משקל העומס, חיכוך מדריכים ופרקים, ואפקטים גיאומטריים - כי מנגנון ציר (hinge) משנה את הכוח האפקטיבי לאורך זווית הפתיחה. לכן תמיד מוסיפים מקדם ביטחון של 1.5 עד 2 על הגרוע ביותר.

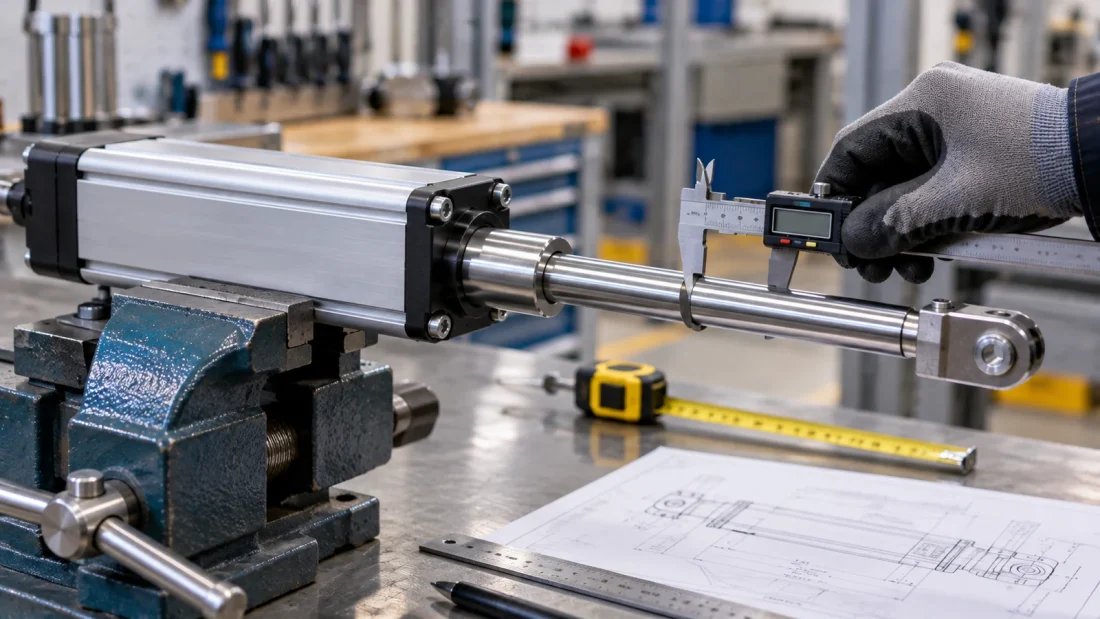

המהלך (Stroke) חייב לשקף את הגיאומטריה האמיתית של המנגנון, לא רק את המרחק הנקודתי. טעות נפוצה היא לחשב מרחק בין שתי נקודות ולשכוח את השפעת הציר וזווית ההתקנה. תוכנת CAD יכולה לפתור זאת לפני הייצור.

המהירות תלויה בגיר ובצעד הבורג, ויורדת תחת עומס. יצרנים מספקים עקומות מהירות-כוח - השתמשו בהן. אקטואטור 12V DC אופייני לצרכן יניע 5-30 מ"מ לשנייה תחת עומס, תלוי בדירוג.

מחזור עבודה ודיוק מיקום

מחזור עבודה (Duty Cycle) מוגדר כאחוז הזמן שבו האקטואטור פועל ביחס לזמן הכולל. אקטואטור עם Duty Cycle של 10% יכול לפעול 2 דקות ולנוח 18 דקות בכל מחזור של 20 דקות. חריגה מהגדרה זו גורמת לחימום יתר, שחיקה מואצת ותקלות.

לחישוב מהיר: אם האקטואטור פועל 5 שניות כל 30 שניות - Duty Cycle הוא כ-17%. ודאו שהאקטואטור שבחרתם מדורג לפחות לכך, בטמפרטורת הסביבה הרלוונטית.

דיוק מיקום תלוי בחיישנים, בגיר ובסוג הבורג. לדיוק גבוה - נחוצים חיישן משוב ובקרה סגורה. לאפליקציות פשוטות - מפסקי קצה מספיקים.

נעילה עצמית, החזקה ובטיחות

אקטואטורים עם בורג מוליך ו-worm gear נועלים עצמית - כשהחשמל מנותק, העומס נשאר במקומו. זה מפשט את הבקרה וחוסך אנרגיה. עם זאת, יש לזכור: נעילה עצמית אינה תחליף לבטיחות מלאה. אם אדם עלול להיות בנתיב התנועה, נדרשת שכבת הגנה נוספת - חיישן בטיחות למניעת מעיכה, מתג חירום, או בלם מכני.

עומס סטטי חייב לפעול בציר הרכיב. עומסי צד מכופפים את המוט, פוגמים במיסבים ומקצרים את חיי המכשיר.

אוטומציה תעשייתית וקווי ייצור

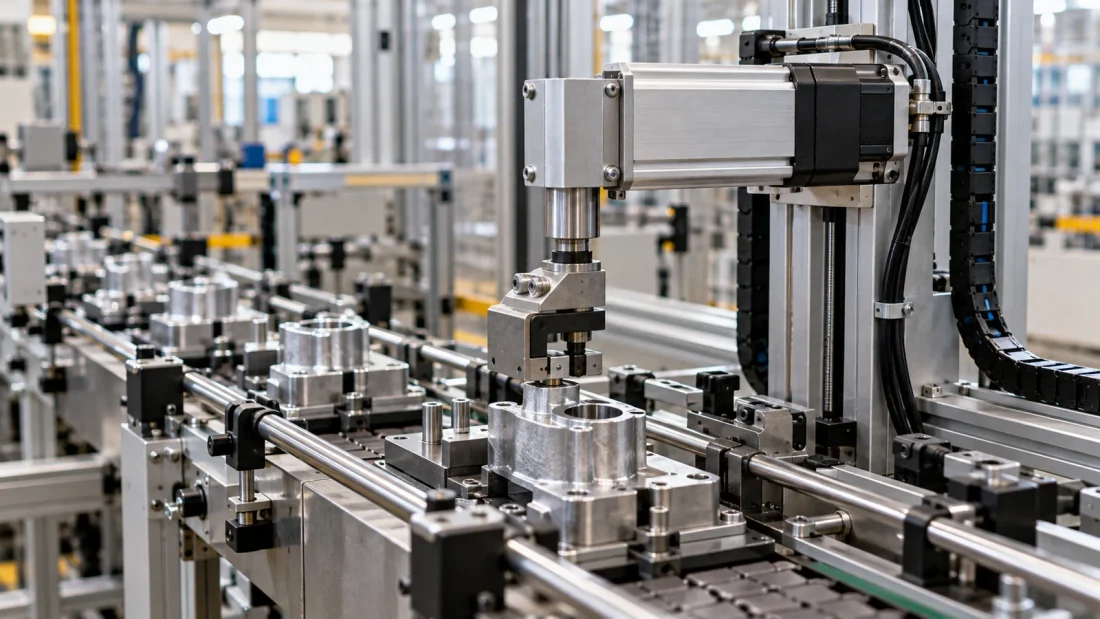

בסביבות תעשייתיות, אקטואטורים ליניאריים מבצעים מגוון משימות: הידוק חלקים, הזנת רכיבים, מיצוב לפני ריתוך, תנועת מסועים, ופתיחת דלתות ודפנות. ה-Duty Cycle כאן גבוה - לעיתים עשרות מחזורים בשעה - מה שדורש אקטואטורים מדורגים לעבודה רציפה ועמידה בסביבות מאובקות, לחות או חמות. דירוג IP גבוה הוא דרישה, לא תוספת.

בציוד מוליכים למחצה ומכשור מדידה - בורגי כדורי עם אנקודרים מספקים דיוק תת-מילימטרי. במכונות אריזה - אקטואטור פנאומטי מהיר יכול להיות עדיף אם תשתית האוויר קיימת.

בית חכם, ציוד רפואי ורהיטים ממונעים

מיטות חולים, כסאות שיניים, שולחנות מתכווננים, חלונות חשמליים - כולם מסתמכים על אקטואטורים ליניאריים שפועלים בשקט, נועלים עצמית ועומדים בדרישות בטיחות קפדניות. בציוד רפואי, נדרשים גם ממשקי בקרה סטנדרטיים, משוב מיקום ולפעמים עמידה בתקני IEC הרפואיים.

ברהיטים ממונעים, הדגש עובר לרעש, עיצוב ושילוב בממשקים כמו אפליקציות סמארטפון. משתמשי קצה אינם מהנדסים - הפשטות ואמינות הן קריטיות.

טעויות נפוצות בשילוב אקטואטור במערכת

הטעות הנפוצה ביותר: עומס צד על מוט האקטואטור. מוט מיועד לכוח צירי בלבד. אם מנגנון הטעינה מוסיף כוח רוחבי - מיסבי הבורג יישחקו מהר. הפתרון: מדריכים חיצוניים או אקטואטור מסוג Track.

טעות שנייה: מהלך שגוי. טעות בגיאומטריה של ציר ההתקנה גורמת לאקטואטור לנסות לחרוג מגבולותיו, לנעול את המנוע ולפגוע בגיר. תמיד בדקו בסימולציית CAD לפני הייצור.

טעות שלישית: מתח שגוי או ספק כוח חלש. מתח נמוך מדי מפחית כוח; ספק שלא מספק זרם מספיק גורם לנפילות מתח ולהתנהגות בלתי יציבה. ודאו שהספק מדורג לפי דרישות האקטואטור בעומס מלא.

טיפים לתחזוקה ארוכת טווח

בדקו סיכה של הבורג לפי הוראות היצרן - בורג יבש שוחק מהר. בסביבות מאובקות, הגנו על הבורג עם מגן גומי או כיסוי. בדקו תומכות ייצוב והידוק ברגים בנקודות ההתקנה לפחות אחת לשנה. חפשו רעש חריג, תנועה אטית בלתי מוסברת, או ריח שריפה - כל אחד מהם הוא סימן אזהרה מוקדם.

אקטואטורים חשמליים בדרך כלל דורשים פחות תחזוקה מפנאומטיים או הידראוליים - אך "פחות" לא אומר "אפס".
