עיבוד שבבי CNC

כשמסתכלים על חלק מתכתי או פולימרי מדויק, כמו בורג מורכב לתעשיית האוויר והחלל, רכיב פנימי של שתל רפואי, רגלית עץ מעוצבת לרהיט או מארז אלומיניום ייעודי לכרטיס אלקטרוני, קשה להאמין שכולם התחילו את דרכם כגוש חומר גלם חסר צורה. התהליך המרתק שהופך את גוש החומר הזה למוצר סופי ברמת דיוק מיקרונית נקרא עיבוד שבבי.

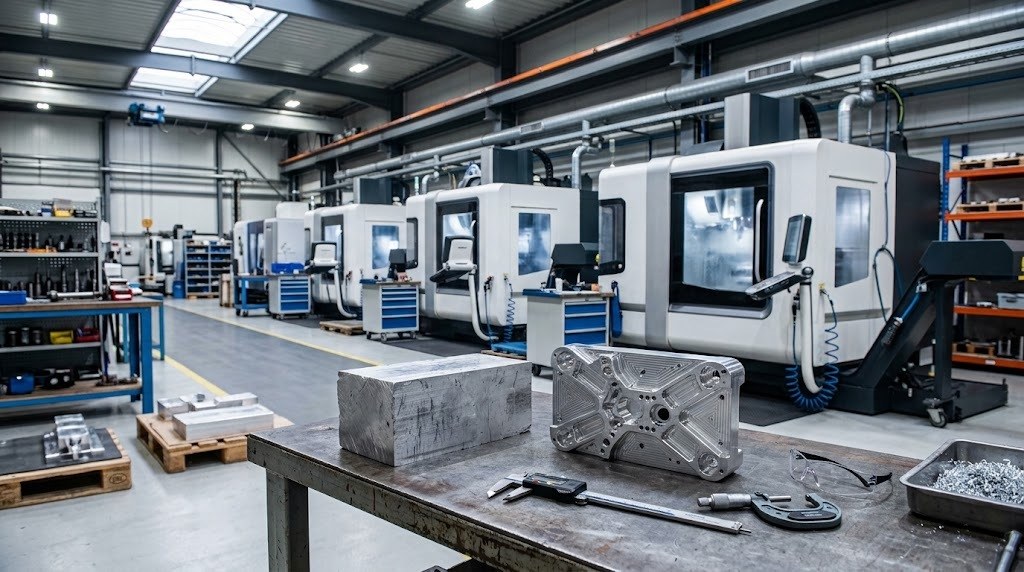

בשביל אנשי מקצוע בתעשייה, המושג עיבוד שבבי CNC הוא הלב הפועם של רצפת הייצור. יחד עם זאת, כדי להפיק את המקסימום מהטכנולוגיה הזו, חשוב להבין לעומק את המכניקה, שלבי התכנות, שיטות הקיבוע ואת התנהגותם של חומרי הגלם השונים בזמן העבודה. במאמר זה נצלול לעומק עולם ה- CNC ונבין איך פועל מפעל עיבוד שבבי.

כדי להבין מה זה עיבוד שבבי, יש לחלק את עולם הייצור לשתי גישות מרכזיות: ייצור תוספתי (כמו הדפסת תלת-ממד, שבה בונים חלק שכבה על גבי שכבה) וייצור מחסר (Subtractive Manufacturing). עיבוד שבבים שייך לקטגוריה השנייה.

מדובר בתהליך מכני שבמהלכו מסירים חומר מגוש של חומר גלם מוצק בעזרת כלי חיתוך חדים וקשיחים. הסרת החומר מתבצעת בצורה מבוקרת ורציפה, כשהחומר העודף נפלט מהמכונה בצורת שבבים, ומכאן גם מגיע השם "עיבוד שבבי". המטרה הסופית היא להגיע לצורה המדויקת שרצינו, תוך עמידה קפדנית במידות המוגדרות (טולרנס) ובאיכות פני שטח (טיב שטח) גבוהה במיוחד.

בעבר, עולם הייצור התבסס לחלוטין על עיבוד שבבי קונבנציונלי (ידני). בתהליך זה, המפעיל האנושי היה מזיז את כלי החיתוך או את שולחן העבודה בעזרת ידיות מכניות, כך שהדיוק, המהירות ואיכות המוצר היו תלויים לחלוטין במיומנות, בניסיון וביציבות הידיים של המכונאי. החיסרון הגדול של השיטה הידנית בא לידי ביטוי בעיקר בייצור המוני: היה קשה מאוד לשחזר חלקים באופן זהה לחלוטין וגם רמת המורכבות של הצורות שאפשר היה לייצר הייתה מוגבלת למדי.

המהפכה הממוחשבת: עיבוד שבבי ממוחשב Cnc

המהפכה הגדולה ביותר בענף התרחשה עם פיתוח מערכות ה- CNC(Computer Numerical Control). אם נשאל את השאלה: עיבוד שבבי ממוחשב מה זה בדיוק? התשובה תהיה פשוטה: החלפת הגורם האנושי שמזיז את צירי המכונה במערכת ממוחשבת חכמה ובקרי היזון חוזר .(Feedback loops)

כאשר מפעילים מערך של עיבוד שבבי ממוחשב ,CNC מה שקורה הוא שהמחשב מתרגם מודל דיגיטלי לפקודות מדויקות שנשלחות למנועי סרוו. המנועים האלו מזיזים את צירי המכונה ברמת דיוק של אלפיות המילימטר. השדרוג הזה מאפשר לכל מכונה לעיבוד שבבי לייצר חזרתיות מושלמת (Repeatability) ולפעול באוטומציה מלאה מסביב לשעון.

כיצד בקר ה-CNC מנהל את רצפת הייצור?

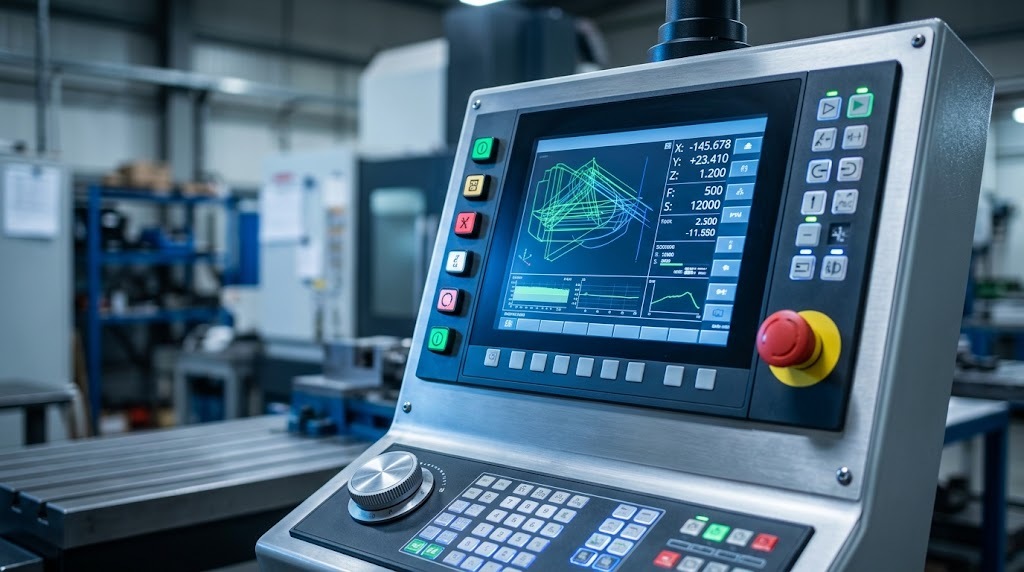

הלב של המכונה הוא הבקר האלקטרוני, שמתפקד כ"מוח" של המערכת כולה. הבקר קורא ומריץ קוד תכנות סטנדרטי המכונה G-code (קוד G) ולצידו קודי עזר (M-codes).

קוד ה- Gמגדיר במדויק את מסלול התנועה של כלי החיתוך במרחב, את מהירות סיבוב הציר ,(RPM) את קצב התקדמות הכלי (Feed rate) ואת הפעלת נוזלי הקירור. כדי שהכול יעבוד פיקס, הבקר פועל בלולאה סגורה, ומבצע תיקונים מיידיים בזמן אמת כדי למנוע סטיות שעשויות להיגרם בגלל עומסי החיתוך.

הבקר הוא גם נקודת החיבור בין המכונה לשאר רצפת הייצור: כשמשלבים אותו עם רובוטיקה ואוטומציה אפשר להזין ולפנות חלקים מהמכונה ללא מגע יד אדם ולהפעיל את המערך מסביב לשעון.

כיום, מפעלי עיבוד שבבי משתמשים במגוון רחב של טכנולוגיות, ביניהן שתיים נפוצות: חריטה וכרסום.

1. עיבוד שבבי חריטה (Turning)

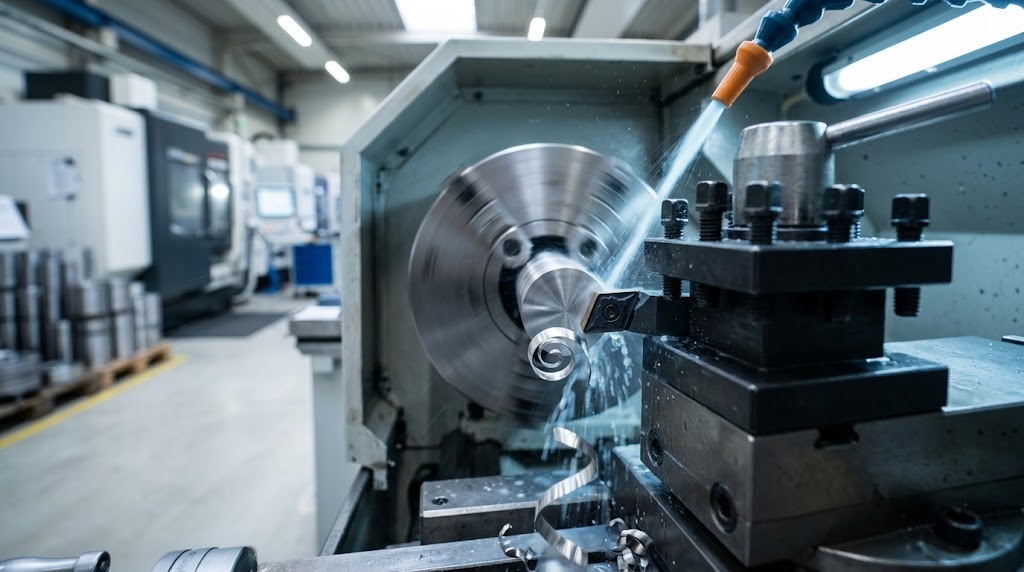

בתהליך של עיבוד שבבי חריטה, חומר הגלם (לרוב מוט עגול או גלילי) מוכנס לתפסנית שמסתובבת במהירות עצומה סביב ציר קבוע. לעומת זאת, כלי החיתוך נשאר קבוע במקומו ומסיר חלקים עודפים מחומר הגלם. הטכניקה הזו מושלמת לייצור חלקים סימטריים ועגולים כמו פינים, צירים, בוכנות, מחברים וברגים מיוחדים.

בפועל, מרכזי חריטה וכרסום הם רק חוליה אחת בשרשרת הייצור. כדי שהחלקים המעובדים יזרמו הלאה לתחנות ההרכבה והאריזה, הם משתלבים בתוך מכונות לקווי ייצור שמתוכננות סביב אותו מוצר.

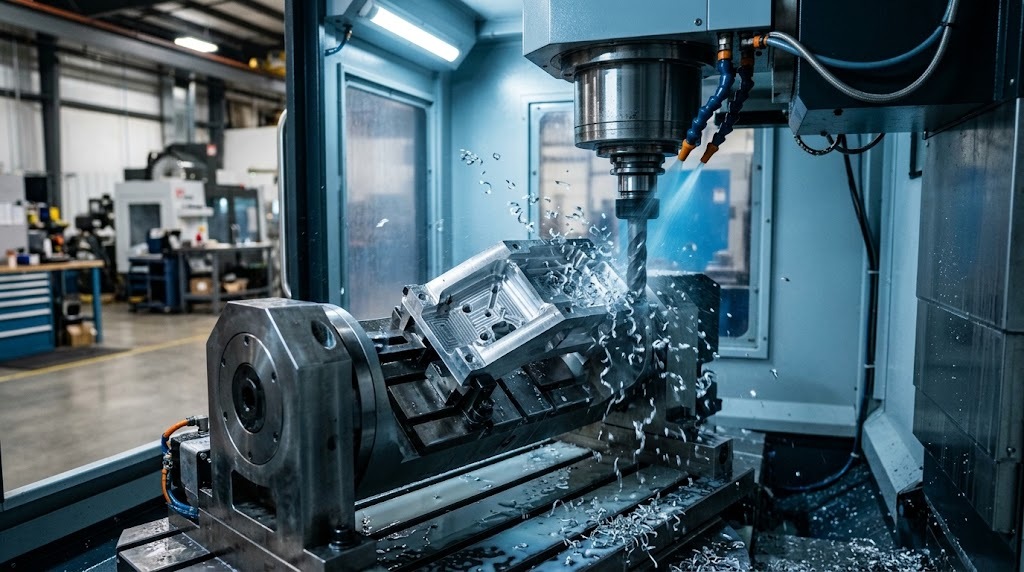

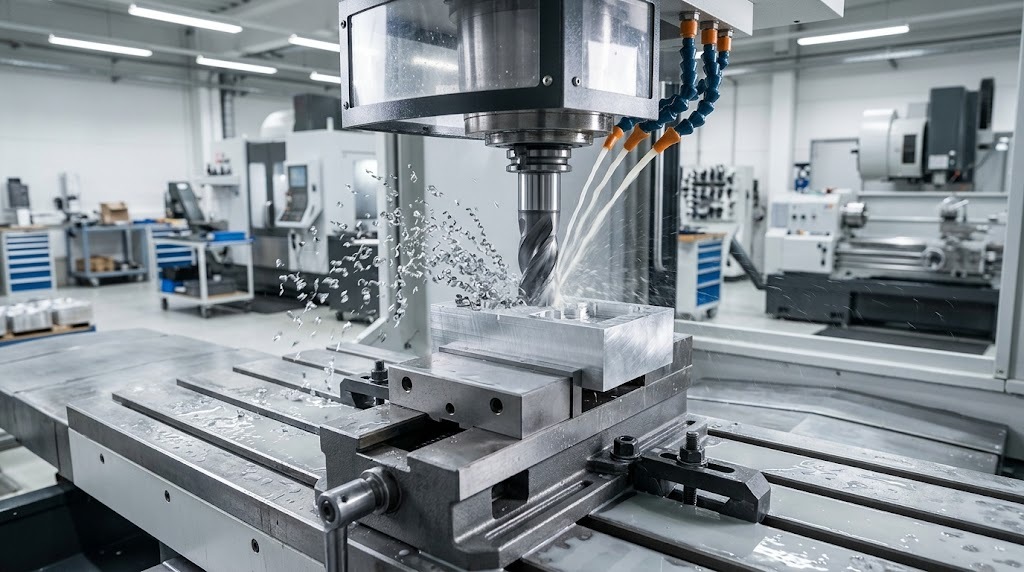

בכרסום העיקרון הפוך: חומר הגלם מקובע בצורה יציבה לשולחן המכונה ולא זז, בזמן שכלי החיתוך (הכרסום) הוא זה שמסתובב במהירות גבוהה ונע במרחב (ב-3, 4 או 5 צירים סימולטניים). השיטה הזו משמשת לייצור חלקים מרובעים, תבניות וכיסים מורכבים.

טבלת סיכום: השוואה בין שיטות הייצור המרכזיות ב-CNC

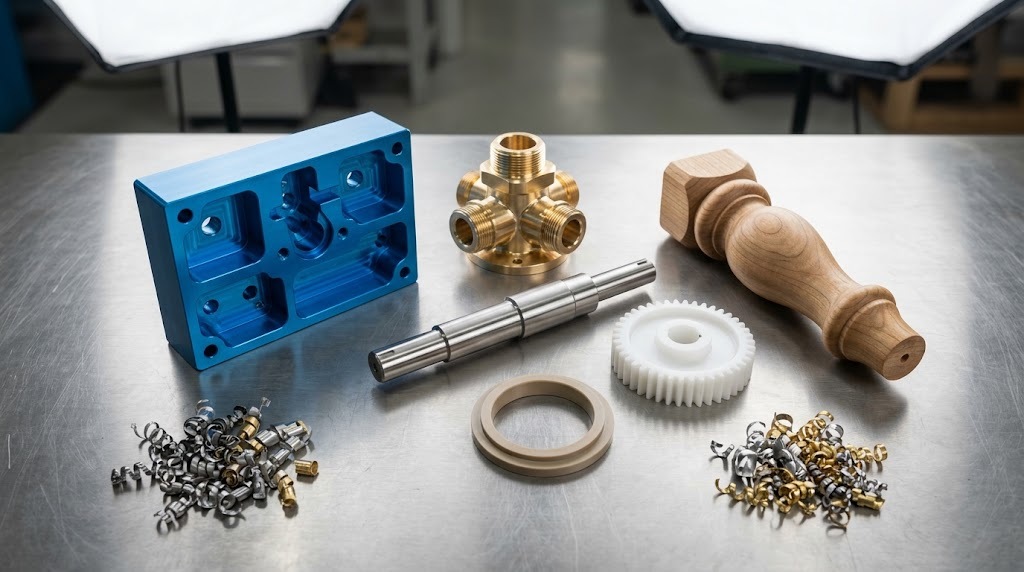

אחד מסודות המקצוע החשובים ביותר בעולם של ניהול מפעל לעיבוד שבבי טמון בהבנה שלא כל החומרים מתנהגים אותו הדבר. המושג הטכני "קלות עיבוד" (Machinability) מגדיר בעצם כמה אנרגיה נדרשת כדי לחתוך חומר מסוים, כמה מהר כלי החיתוך נשחק בגללו, ואיזו צורה יקבלו השבבים שנפלטים מהמכונה.

גם פינוי יעיל של השבבים מהמכונה הוא פרט חשוב. כאשר השבבים לא מתפנים בצורה נכונה, הם עלולים להסתבך סביב כלי החיתוך, לשרוט את המוצר המוכן ואפילו לשבור את הכלי עצמו בזמן העבודה.

מתכות קשות מול מתכות נוחות לעיבוד

• פליז (Brass) וארד Bronze: נחשבים לחומרים הכי נוחים לעיבוד שבבי. הפליז, למשל, יוצר בזמן החיתוך שבבים קטנים ועדינים במיוחד שמתפנים מאזור העבודה בקלות. הם לא מעמיסים על הכלי ומאפשרים להגיע לטיב שטח חלק ואיכותי במהירות גבוהה מאוד.
• אלומיניום: חומר רך יחסית ונוח מאוד לעבודה, במיוחד הסגסוגות הנפוצות כמו 6061 או 7075. במסגרת תהליך עיבוד שבבי באלומיניום אפשר להגיע למהירויות חיתוך גבוהות במיוחד, ולכן חומר זה מבוקש מאוד בתעשיות ההייטק, האלקטרוניקה והתעופה.
• פלדה ונירוסטה: פלדה מציעה חוזק מבני מעולה אבל היא נחשבת קשה יותר לעיבוד לעומת אלומיניום, ודורשת כלי חיתוך חזקים וקשיחים. נירוסטה (פלדת אל-חלד) עמידה מאוד בפני חלודה, אך יש לה נטייה להתקשות בזמן העבודה,(Work hardening) מה שמחייב לעבוד במהירויות נמוכות וקירור מסיבי.
• עופרת: דוגמה הפוכה לחומר שלא נוח לעיבוד שבבי, משום שהוא רך ודביק מדי. העופרת לא נשברת בקלות אלא מייצרת שבבים ארוכים ומסורבלים שנוטים להימרח על כלי החיתוך, לסתום את מערכת הפינוי ולהפוך את העבודה למלוכלכת ופחות יציבה.

מפעלי עיבוד שבבי בפלסטיקה משתמשים בחומרים פולימריים מתקדמים (פלסטיק הנדסי) כשיש צורך במשקל קל, בידוד חשמלי או עמידות לחומרים כימיים:

• דלרין: חומר קשיח ומבוקש מאוד. הוא קל מאוד לעיבוד ויוצר שבבים שמתפנים בקלות מהמכונה.
• PEEK: פלסטיק הנדסי יקר ואיכותי המתאים לייצור מוצרים עבור תעשיית התעופה והרפואה, ומסוגל לעמוד בעומסים תרמיים ומכניים קיצוניים.
• פוליאוריתן Polyurethane: משמש בעיקר לעיבוד דגמים, תבניות ויציקות בדיקה. יתרונו בכך שמספק יציבות מבנית והופך את העבודה לנוחה.

עיבוד שבבי בעץ וחומרים מרוכבים (MDF)

טכנולוגיית ה- CNC ממש לא מוגבלת רק למתכות ופלסטיק. יש מגוון רחב של חומרים מבוססי תאית שתופסים חלק מרכזי בייצור התעשייתי:

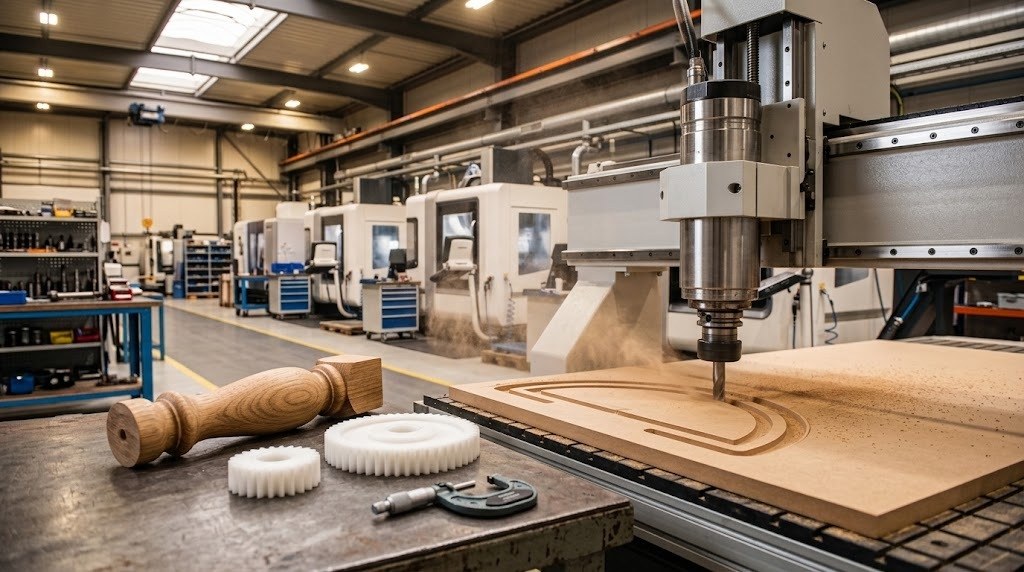

• עץ: חומר רך ונוח מאוד לעבודה. בתעשיית הרהיטים והעיצוב משתמשים במחרטות או כרסומות CNC כדי ליצור מעץ צורות מורכבות, החל ברגליות לרהיטים וידיות, ועד קתות של כלי עבודה ואלמנטים עיצוביים לבנייה.
• MDF לוח סיבים בצפיפות בינונית: חומר תעשייתי אחיד לחלוטין, שמתאים במיוחד לעיבוד ב- CNC כי אינו נוטה להתפצל, מה שמאפשר לייצר ממנו תבניות, שלטים וחלקי ריהוט ברמת דיוק גבוהה מאוד. החיסרון היחיד שלו הוא האבק הדק מאוד שנוצר בזמן החיתוך, מה שמחייב שימוש במערכות שאיבה חזקות במפעל.

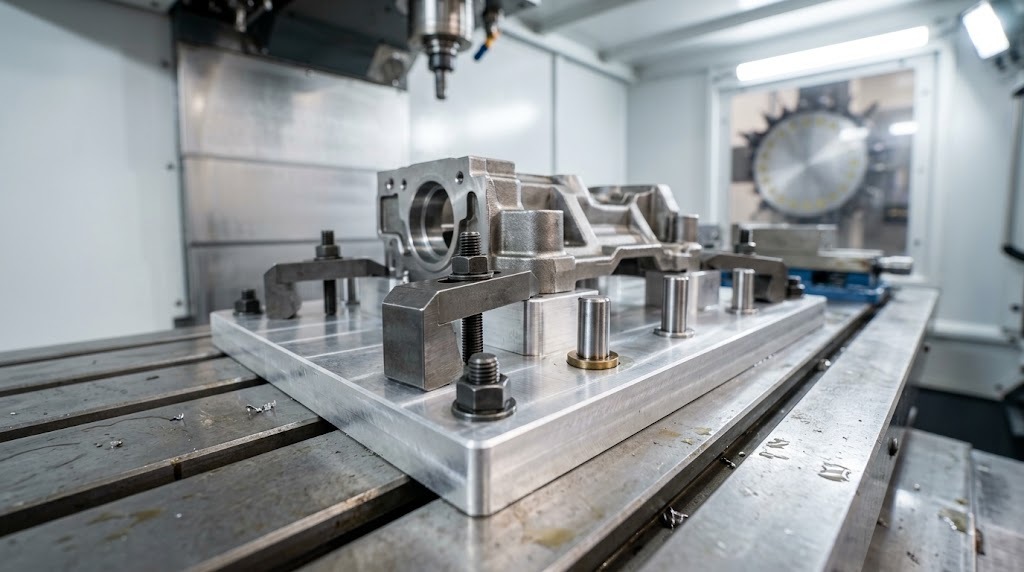

בזמן העבודה, כלי החיתוך מפעיל על החומר כוחות גזירה עצומים. כאן בדיוק נכנסים לתמונה מתקני דפינה למכונות עיבוד שבבי (Fixtures) שמעוצבים לא פעם בהתאמה אישית עבור חלק ספציפי.

התפקיד של מתקני דפינה למכונות עיבוד שבבי חשוב במיוחד. הם שומרים שהחלק לא יזוז מילימטר, מונעים רעידות (Chatter) שעלולות לפגוע באיכות פני השטח של המוצר, ויוצרים חזרתיות גבוהה ומהירה כשמטעינים חומרי גלם חדשים לתוך המכונה.

מכיוון שכל חלק דורש קיבוע שונה, מתקני הדפינה מתוכננים ומיוצרים בהתאמה אישית לפי הגיאומטריה של החלק ולפי סדר הפעולות במכונה.

ישראל נחשבת למעצמה בתחום, וזה משתקף ישירות באופי הפעילות של חברות עיבוד שבבי מקומיות:

• התעשייה הביטחונית והתעופה – חברות ענק כמו רפאל, אלביט והתעשייה האווירית מכתיבות דרישות איכות קפדניות. העבודה מולן מחייבת עמידה בתקן האיכות האווירונאוטי המחמיר AS9100 שלא משאיר שום מקום לטעויות.
• תעשיית הלייזר והסמיקונדקטור – ייצור חלקי עיבוד שבבי לתעשיית הלייזר דורש דיוק יוצא דופן בטיב השטח. הסיבה לכך היא שכל שריטה מיקרונית, קטנה ככל שתהיה, עלולה להסיט את קרן הלייזר ולפגוע ברכיב כולו.
• הפריסה הגיאוגרפית בארץ – ענף הייצור המקומי מפוזר בכל הארץ, אבל יש נוכחות מרשימה במיוחד של חברות עיבוד שבבי בצפון. אזורי תעשייה כמו תפן וכרמיאל הפכו למרכזי מצוינות בתחום, בזכות מפעלים המספקים שירותי עיבוד שבבי למחלקות פיתוח (R&D) מכל רחבי המדינה.

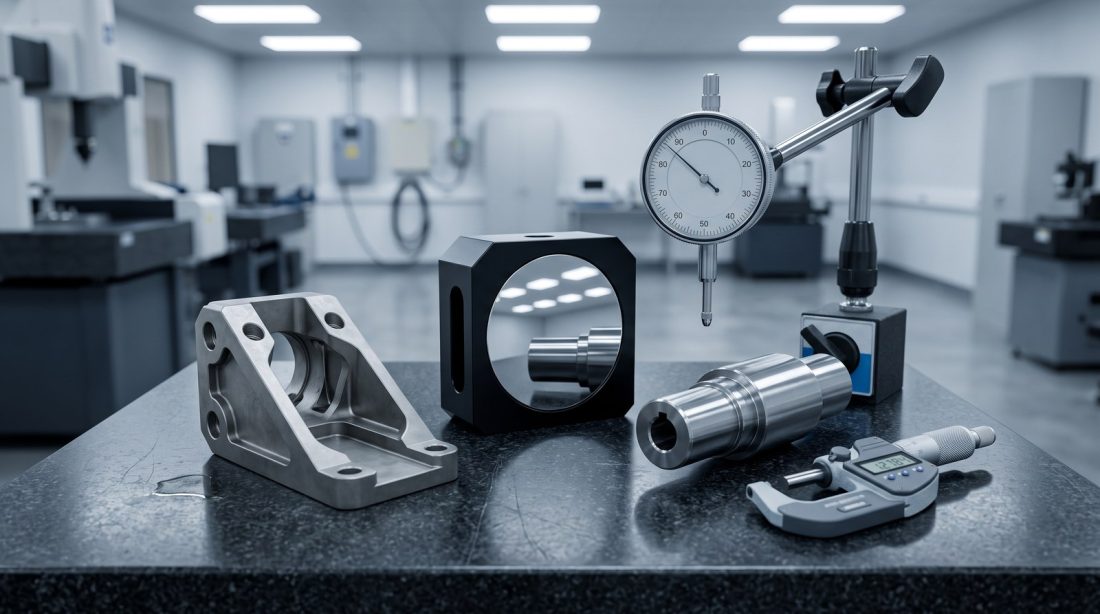

דרישות האיכות בתעשיות האלה לא נעצרות ביציאה מהמכונה: כל סדרה עוברת מדידה ואימות, ולכן מפעלים רבים משלבים בקו גם מתקני בדיקה ייעודיים שמוודאים עמידה בסבילויות לפני המסירה.

בגלל הצמיחה הבלתי פוסקת של תעשיית המוצרים הפיזיים, הביקוש לאנשי מקצוע מיומנים בתחום נמצא היום בשיא של כל הזמנים:

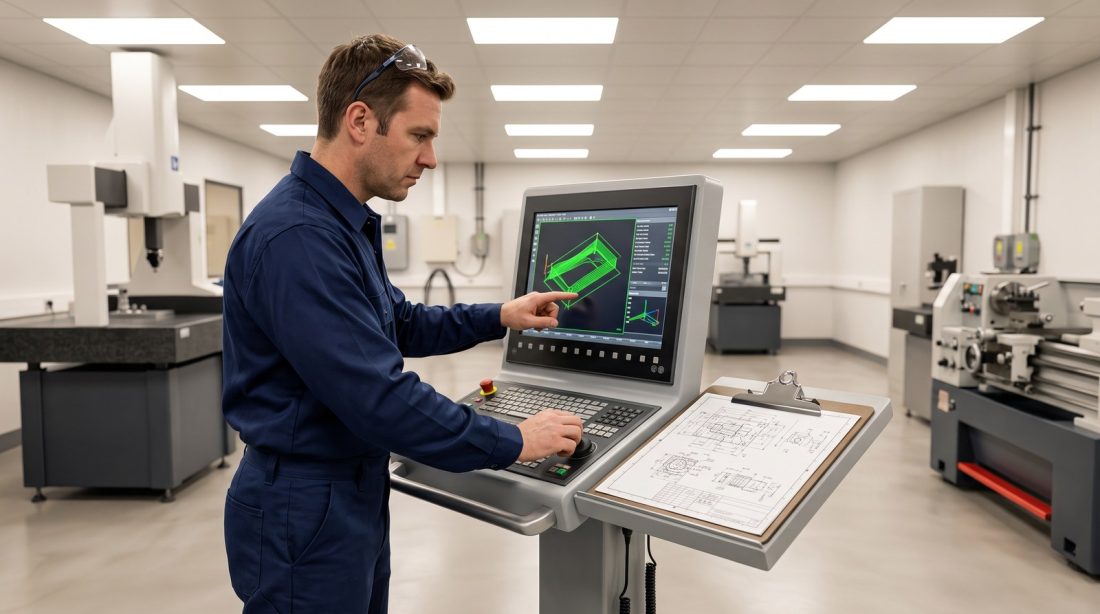

• קורס עיבוד שבבי ותעסוקה: הדרך הטובה ביותר להשתלב בתחום היא דרך קורס עיבוד שבבי מוסמך, שבו לומדים לקרוא שרטוטים, להבין בחומרים (מטלורגיה) ולהשתמש בתוכנות .CAM מי שמסיים בהצלחה יכול להשתלב בקלות בתפקידי מפעיל, מכוון (Set-up man) או תכנת CNC במגוון רחב של מפעלי ייצור.
• המשכורת בתחום: כשבודקים את נתוני השוק לגבי עיבוד שבבי cnc משכורת היא פרמטר חשוב. מהר מאוד תגלו שמדובר באחד המקצועות הרווחיים והיציבים ביותר בתעשייה. בעוד שמפעילי מכונות מתחילים מרוויחים שכר יפה מאוד, תכנתי CNC מנוסים ומנהלי רצפת ייצור כבר מגיעים לרמות שכר גבוהות במיוחד, שמגרדות לא פעם את המשכורות של מהנדסים צעירים בהייטק.

לסיכום: הלב הפועם של הייצור המדויק

עיבוד שבבי CNC הוא הרבה מעבר להסרת חומר מגוש מתכת, עץ או פלסטיק – זוהי טכנולוגיה המשלבת מכניקה מתקדמת, תכנות מוקפד והבנה עמוקה של התנהגות חומרים. המעבר ממכונות ידניות למערכות ממוחשבות חולל מהפכה של ממש, ואפשר ייצור חלקים מורכבים בחזרתיות מושלמת וברמות דיוק מיקרוניות.

בין אם מדובר בחריטה של רכיבים סימטריים למערכות תעופה, בכרסום מארזי אלומיניום לתעשיית ההייטק, או בעיבוד פולימרים (כמו דלרין וPEEK-ועץ לנגרות תעשייתית – הצלחת התהליך נשענת תמיד על התאמה מדויקת בין שיטת העיבוד, סוג חומר הגלם ומתקני הקיבוע (דפינה).

עבור התעשייה המתקדמת, הCNC מהווה תשתית קריטית לפיתוח וייצור, ובשביל העוסקים במלאכה – התחום מציע מסלול קריירה יציב, רווחי ומרתק בחזית העשייה הטכנולוגית.

כשמדובר במוצר חדש, העיבוד השבבי הוא רק שלב אחד במסלול ארוך יותר של מרעיון למוצר, שמתחיל באפיון ותכנון הנדסי ונגמר בייצור סדרתי.
