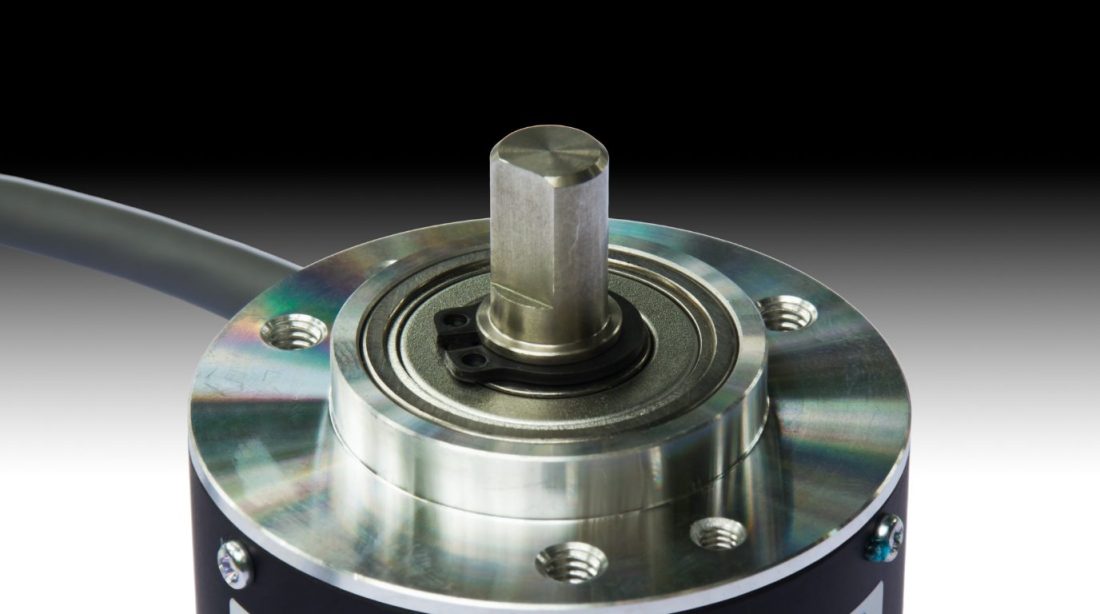

אנקודר סיבובי: מדריך מקצועי להבנה ובחירה נכונה

כשמדובר במדידת תנועה במערכות תעשייתיות, אנקודר סיבובי הוא אחד הכלים הקריטיים ביותר. מכשיר זה ממיר תנועה מכנית לאותות חשמליים שניתן למדוד ולנתח. לא משנה אם אתם עובדים עם מכונות CNC, מתכננים מערכת רובוטית או פשוט מעוניינים להבין איך הטכנולוגיה הזו מאפשרת את האוטומציה המודרנית – מאמר זה יעזור לכם להבין את המושג לעומק.

מהו אנקודר סיבובי ומה התפקיד שלו?

אנקודר סיבובי הוא חיישן המודד את הסיבוב של ציר ומתרגם אותו לנתונים דיגיטליים או אנלוגיים. המכשיר מזהה פרמטרים כמו מיקום זוויתי, מהירות ותאוצה. בפועל, זהו "מתורגמן" שמספר למערכת הבקרה איפה נמצא הציר ובאיזו מהירות הוא נע. כאשר הציר מסתובב, האנקודר מזהה את השינוי בזווית ומייצר פולסים חשמליים שהבקר יכול לפענח.

סוגי אנקודרים סיבוביים – הבדלים מרכזיים

• אנקודר אינקרמנטלי:אנקודר מסוג זה מודד שינויים יחסיים. הוא סופר פולסים מרגע נקודת ההתחלה, מה שמאפשר לו לספק מידע על תנועה ומהירות. לאחר הפסקת חשמל המכשיר מאבד את המידע על המיקום.
• אנקודר אבסולוטי:בניגוד לקודמו, אנקודר אבסולוטי מספק ערך ייחודי לכל זווית. גם לאחר הפסקת חשמל, המכשיר יודע בדיוק היכן הציר נמצא.

השאלה היא מה מתאים יותר לצורך שלכם. אינקרמנטלי מתאים למערכות שדורשות מדידה רציפה של תנועה ללא צורך בשמירת מיקום לאחר כיבוי. אבסולוטי הכרחי במכונות שבהן אובדן מיקום עלול לגרום לבעיות תפעוליות.

טכנולוגיות זיהוי שונות באנקודרים

אנקודר אופטי

טכנולוגיה זו מבוססת על מקור אור, גלאי אור וגלגל קוד עם חריצים. כאשר הציר מסתובב, האור עובר דרך החריצים ונקלט על ידי הגלאי. זהו הפתרון הנפוץ ביותר במכונות CNC ומערכות מדידה אופטיות בזכות הדיוק הגבוה שהוא מספק.

אנקודר מגנטי ואינדוקטיבי

במקום אור, טכנולוגיה מגנטית משתמשת בשדות מגנטיים. היתרון המרכזי? חזק ועמיד יותר, מתאים לסביבה תעשייתית קשה עם אבק, לחות וזעזועים. שווה לציין שאנקודרים אינדוקטיביים וקיבוליים, פחות נפוצים, שימושיים במקרים ספציפיים – בעיקר כאשר דרושה עמידות במצבי טמפרטורה קיצוניים או חשיפה לחומרים כימיים.

יישומים תעשייתיים של אנקודרים סיבוביים

שימוש נפוץ במכונות CNC ומרכזי עיבוד שבבי המצריכות בקרה מדויקת על מיקום הכלי. כל זרוע רובוטית במערכות אוטומציה מסתמכת על אנקודרים כדי לדעת היכן כל מפרק נמצא בכל רגע. במסועים ומערכות שינוע, ניטור מהירות ומיקום על פסי ייצור חיוני למניעת עומסים וסנכרון. בתעשיית המזון והפארמה, אנקודרים בדרגות הגנה IP67 ו-IP69K עומדים בתנאי שטיפה וסטריליזציה.

פרמטרים טכניים חשובים בבחירת אנקודר

רזולוציה (PPR) ודיוק

(Pulses Per Revolution) PPR מציין כמה פולסים יופקו בסיבוב מלא. רזולוציה גבוהה מספקת דיוק גבוה יותר, אך גם עלות גבוהה יותר. תלוי ברמת הדיוק הנדרשת ביישום – מכונת CNC צריכה רזולוציה גבוהה יותר מאשר מסוע פשוט.

מהירות סיבוב מקסימלית ודרגת הגנה

לכל אנקודר יש מהירות עבודה מרבית. חריגה ממנה עלולה לגרום לאיבוד מידע. לא בטוח שזה רלוונטי לכולם, אבל דרגת ההגנה הסביבתית (IP Rating) קריטית – ייצור נקי? IP54 יספיק. סביבת שטיפה כבדה? דרוש IP69K.

לסיכום: המפתח לבקרה ותנועה מדויקת בתעשייה

אנקודר סיבובי הוא רכיב בקרה חיוני המהווה את ה"עיניים" של המערכות התעשייתיות המודרניות, בכך שהוא מתרגם תנועה מכנית לנתונים מדויקים של מיקום, מהירות ותאוצה. הבחירה הנכונה באנקודר דורשת התאמה מדויקת לצרכי המערכת: החל מההחלטה בין אנקודר אינקרמנטלי (למדידת תנועה יחסית ורציפה) לבין אבסולוטי (השומר על נתוני המיקום גם לאחר הפסקת חשמל), ועד לבחירת טכנולוגיית הזיהוי – אופטית לדיוק מרבי או מגנטית לעמידות בתנאי סביבה קשים. הבנה ושקלול של הפרמטרים הטכניים, כגון רזולוציה (PPR) ודרגת אטימות (IP) , יבטיחו תפקוד אמין, מדויק ויעיל של מכונותCNC , זרועות רובוטיות ומערכות שינוע מתקדמות.
