חיישנים בתעשייה: סוגים, עקרון פעולה ואיך בוחרים?

בעולם התעשייה המודרני, חיישנים הם העיניים והאוזניים של מערכות אוטומטיות. הם מזהים, מודדים ומדווחים על תנאים פיזיקליים בזמן אמת, ובלעדיהם, אין אוטומציה אמיתית. בואו נבין איך בוחרים נכון אם אתם עומדים בפני צורך לבחור חיישן למערכת ייצור, קו הרכבה או תהליך בקרה.

חיישן הוא רכיב אלקטרוני הממיר גירויים פיזיקליים – מרחק, אור, קול, לחץ, טמפרטורה – לאותות חשמליים שמערכת בקרה יכולה לעבד. במילים פשוטות: החיישן מתרגם את העולם הפיזי לשפה שהמחשב מבין. לצד חיישני המרחק שבהם עוסק המדריך הזה, קיימים באתר גם הסברים על סוגי חיישנים נוספים הפועלים בקווי ייצור.

חשיבות החיישנים באוטומציה תעשייתית

ללא חיישנים, מערכת אוטומטית עיוורת. הם מאפשרים לרובוטים לזהות מיקום, למערכות בקרה תעשייתית לתפעל בדיוק ולקווי ייצור לעבוד ברציפות. הם גם עוזרים למנוע תאונות ומפחיתים טעויות בייצור.

התפתחות טכנולוגיות החישה

החיישנים התפתחו מרכיבים מכניים פשוטים למערכות מתוחכמות המבוססות על לייזר, אינפרה אדום ואפילו אינטליגנציה מלאכותית, והם מהווים היום נדבך מרכזי בכל פרויקט רובוטיקה ואוטומציה בתעשייה.

חיישנים אולטראסוניים

החיישן האולטראסוני שולח פולס קולי בתדר גבוה (כ-40 קילו-הרץ), מחכה להד שחוזר מהעצם ומחשב את הזמן שעבר. היתרון שלו: הוא לא מושפע מצבע, ממרקם או משקיפות של החומר. הטווח הנפוץ נע בין 2 ל-400 ס"מ, והוא אמין גם בתנאי אבק או לחות.

חיישנים פוטואלקטריים – עבודה עם אור אינפרה אדום

משדרים אור אינפרה אדום ומודדים את זמן החזרה. מתאימים למרחקים קצרים יותר – בדרך כלל מ-2 ל-150 ס"מ. חומרים כהים עלולים לספוג את האור ולגרום לשגיאות, אבל הם נהדרים לזיהוי מהיר של עצמים במסוע.

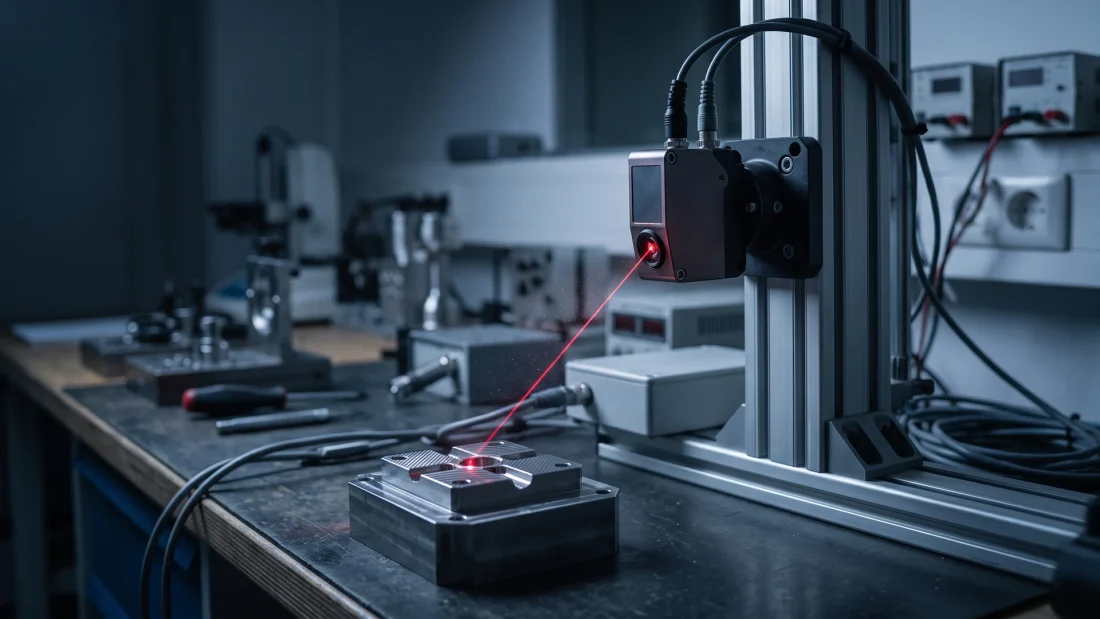

חיישני לייזר

הם מהירים ואמינים, ולכן הם הבחירה המועדפת בסביבות רובוטיקה מורכבת ובתחנות מתקני בדיקה ובקרת איכות. משתמשים בקרן לייזר לביצוע מדידות מדויקות ברמת מיקרומטרים, גם במרחקים גדולים.

זיהוי מתכות עם חיישנים אינדוקטיביים

מזהים רק אובייקטים מתכתיים באמצעות שדה אלקטרומגנטי. הם עמידים מאוד לתנאי סביבה קשים – שמן, אבק, לחות – ולכן נפוצים במפעלים כבדים.

איך חיישן אולטראסוני מודד מרחק?

החיישן משדר פולס קצר של גלי קול, מחכה שיחזור ומתחיל למדוד זמן.

מדידה על בסיס משוואת תנועת גלי קול

קול נע באוויר במהירות של 343 מטר לשנייה – כלומר, כל סנטימטר מרחק שווה לכ-29 מיקרושניות.

טכנולוגיית Time of Flight (ToF)

ToF מודד את הזמן שלוקח לאור אינפרה-אדום לנוע אל האובייקט ולחזור. זו שיטה מדויקת מאוד ומתאימה ליישומים שדורשים רזולוציה גבוהה או מיפוי מרחבי.

זמן תגובה ורזולוציית מדידה

חיישנים פוטואלקטריים ואינדוקטיביים מהירים יותר מאולטראסוניים – שיקול קריטי כשמדובר בקו ייצור מהיר, ובמיוחד במכונות לקווי ייצור שעובדות בקצב גבוה.

הגדרת דרישות המדידה – טווח ודיוק

קודם כל: מה אתם צריכים למדוד? איזה מרחק? באיזו רמה של דיוק? התשובות יפנו אתכם לטכנולוגיה הנכונה.

אפיון סביבת העבודה והתנאים הפיזיקליים

האם הסביבה מאובקת, רטובה, חמה או מלאה בשמן? לכל חיישן תנאי עבודה אופטימליים. חיישן לייזר, למשל, יתקשה בערפל, ואולטראסוני יישאר יציב.

התאמה לסוג החומר והאובייקט הנמדד

מתכת? פלסטיק? נוזל? שקוף? סוג החומר משפיע ישירות על הבחירה. חיישן אינדוקטיבי לא יזהה פלסטיק, ופוטואלקטרי עלול להיכשל מול משטח כהה. גם ציוד היקפי משפיע: מכונת אריזה אוטומטית תדרוש חיישנים שונים מאלו של תא ריתוך רובוטי.

שיקולי תקציב ותחזוקה

חיישני לייזר יקרים יותר מאולטראסוניים, אבל דורשים פחות תחזוקה לאורך זמן. שווה לשקול את העלות הכוללת לאורך חיי המוצר.

חיישנים הם הלב הפועם של האוטומציה התעשייתית המודרנית, ובחירה נכונה שלהם קריטית להצלחת תהליכי הייצור. אין פתרון אחד שמתאים לכל מצב, המפתח טמון בהבנה מדויקת של דרישות המערכת, תנאי הסביבה, סוג החומר הנמדד והתקציב. אפיון מקדים ונכון של הצרכים שלכם, יבטיח שהמערכות האוטומטיות יעבדו ביעילות, בדיוק מקסימלי, ובאמינות לאורך שנים.
